Hvordan man laver en tømrerklemme med egne hænder

Indholdet af artiklen



Begyndere træbearbejdningsentusiaster vil drage fordel af vores instruktion med en sekventielt beskrevet proces til fremstilling af flere typer snedkerklemmer. I det fortæller vi, hvilke materialer der skal bruges til dette, og hvordan man fremstiller en enhed, der er nøjagtigt egnet til dine egne behov..

Materialer til krop, stop og kæber

I tømrerarbejdet bruges klemmer til sikkert og forsigtigt at fastgøre flere dele sammen under deres mekaniske forbindelse eller mens limet tørrer. Pressekraften bør ikke være kolossal, det er meget vigtigere ikke at beskadige overfladen på de dele, der skal sammenføjes. Samtidig skal klemmen opretholde høj styrke og være holdbar.

Til fremstilling af klemmedele, der er i direkte kontakt med emnet, er det bedre at bruge hårdt træ. Ideelt set er dette lerk, bøg, hornstråle eller bjørkestænger og planker. Et sådant træ har en ret høj styrke og adskilles på samme tid ved elasticitet, hvilket også gendanner sin form. Hårdheden af ​​sådan træ er normalt højere end for de forarbejdede dele, som kan kompenseres med hæle lavet af læder, let gummi, filt eller blødere træ.

Hvordan man laver en tømrerklemme med egne hænder

Som ramme til klemmen kan du bruge både hårdttræ og valset metal. Hjørner eller formede rør fungerer godt, men de skal rengøres grundigt og males og males, så der ikke er spor af rust på det færdige produkt. For at forhindre utilsigtet mekanisk beskadigelse eller stansning af de tilsluttede dele anbefales det at lime træstrimler over metalelementerne på klemmen eller trække i en løs silikonslange.

Hvilket skrue og svinghjul skal bruges

På trods af den ikke særlig høje klemkraft vil traditionelle metriske gevindskruer ikke være meget praktisk at bruge som en klemskrue, hvis kun meget lille. En lille trådhøjde vil gøre det kedeligt at vælge et frit løb, blandt andet “den triangulære profil” spiser meget hurtigere.

Det ville være meget mere korrekt at købe stænger med en trapezformet eller rektangulær profiltråd, ellers kaldet en skruetråd. Den optimale tonehøjde er ca. 2–2,5 omdrejninger per centimeter, så man opnår god jævnhedsjustering og optimalt tilspændingsmoment for trædele.

Hvordan man laver en tømrerklemme med egne hænder

Du kan få stænger, møtrikker og fittings af den krævede type, enten ved at kontakte en drejning direkte eller i en hardware butik, inklusive på Internettet. Der er dog en, MEN: De fleste af fabrikkens produkter har en fuld tråd, mens en lidt anden skruekonfiguration er optimal for klemmen. Ideelt set er der glatte søjler i enderne af stangen: ca. 20 mm lang til lejet (lidt tykkere end gevindet) og ca. 30-40 mm til håndtaget (lidt tyndere eller med samme diameter).

Læs mere  Bortyper: Bor og bor til forskellige materialer

Hvordan man laver en tømrerklemme med egne hænder

Et håndtag eller håndhjul kan være lavet enten fra en blok af træ eller ved at bore et hul i siden af ​​stiften og indsætte en stålbjælke i den som en vippearm som i en skruestik.

Hvordan man laver en tømrerklemme med egne hænder

Lige skrueklemme

For at gøre den enkleste klemme skal du bruge en U-formet konsolramme. Der er to måder at gøre det på. Den første er at forbinde tre stænger i rette vinkler på en rille-tenon-forbindelse, forstærke den med lim og et par dybler. Denne mulighed kræver en relativt høj kvalifikation af tømreren: skæring og montering skal udføres med stor nøjagtighed, fordi belastningen i disse knudepunkter er meget betydelig.

Hvordan man laver en tømrerklemme med egne hænder

Den anden mulighed er noget enklere, men dyrere med hensyn til materialeforbrug. Du kan klippe hæfteklammen ud af tyk birkekrydsfinér ved at lime 3-4 stykker 12-16 mm tykke med trælim som Titebond.

Når du vælger formen på delene, skal du huske, at den mest pålidelige struktur vil være med udvendige skråninger for større stivhed. Spændestoppet og dets modsatte del, hvor spændeskruen skal fastgøres, skal være trapezformet. I dette tilfælde skal de skråtstillede sider afvige udad i en vinkel på ca. 30? mere direkte. Fortykning i midten af ​​rammen er også meget ønskelig.

Hvordan man laver en tømrerklemme med egne hænder

Til fastgørelse af skruen anbefales det at bruge fittings eller møtrikker med den passende diameter, som er fastgjort i et af “hornene” på klemmerammen fra indersiden og yderligere forstærket med epoxyharpiks. Hvis beslaget er samlet fra stænger, skal skruen indsættes i en af ​​dem inden den endelige samling. Hvis rammestrukturen er flerlag, kan foden erstattes med møtrikker, der limes ind i udskæringen i det centrale krydsfinerlag. Her er det vigtigt at følge skrueaksens retning og samtidig ikke lade lim komme ind i gevindforbindelsen – smør det godt med fedt.

Hvordan man laver en tømrerklemme med egne hænder

På det sted, hvor spændehælen er fastgjort til skruen, er det nødvendigt med en slags drejeled, så delene ikke bevæger sig, når de spændes fast. Det er bedst at trykke et leje, der er tilpasset diameteren af ​​det indre løb, på den faste kant af skruestiften. For at sikre et sikkert stop, skal du klemme stiften ind i borestangen og derefter bruge en trekantet fil og en hacksav til at skære en rille til holderingen. I en stang, der fungerer som en støttehæl, skal du endvidere lave en cylindrisk rille med en kernebor og trykke et leje med en hårnåle ind i den, hvilket styrker pasformen med lak eller epoxy.

Hvordan man laver en tømrerklemme med egne hænder

Justerbar universalklemme

Klemmer med variabel bredde af løsningen er mere alsidige i brug, oftest bruges de ved samling af møbelplader. For at fremstille en sådan klemme har du brug for en kalibreret skinne lavet af tørt træ, ideelt bøg eller aske. Kræver en konstant profilstørrelse langs hele længden og fuldstændig mangel på fejl. Den pressekraft, som klemmen kan modstå direkte, afhænger af skinnens tykkelse og bredde.

Læs mere  Kemisk eller flydende anker - påføringsmetode og anvendelsesegenskaber

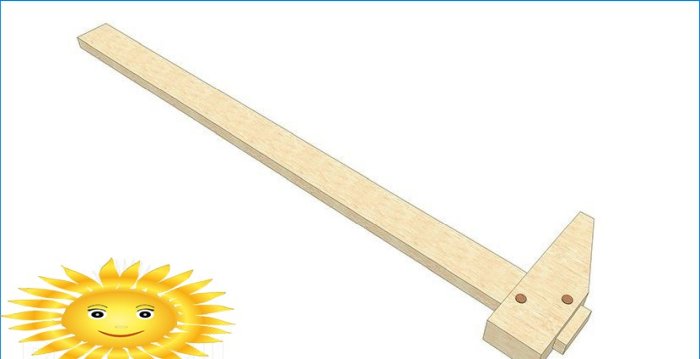

Så du skal begynde at fremstille ved at fastgøre et vinkelret stop i den ene ende af den langsgående skinne. Det er bedre at lave det fra to stænger, der foldes og klemmes skinnen i to symmetriske riller eller fylder den på en måde som en hammer. Arbejdsstykket til en klemme med et fast stop får således en T-form, og længden af ​​anslaget på arbejdssiden bør ikke være mere end 3 gange overhænget fra bagsiden. Tilslutningen af ​​stop med skinnen kan styrkes med møbelforbindelser, det er også muligt at forbinde med 2-3 dybler og PVA-lim.

Hvordan man laver en tømrerklemme med egne hænder

Den bageste del af anslaget er designet til at sikre bowstring. En lige stålstang med en diameter på 10-12 mm er ideel til den. For enden af ​​stangen skal du klippe en tråd og sprede den mellem endestopperne med møtrikker på indersiden. Hullerne til bowstring skal bores så tæt som muligt på den modsatte kant af anslaget. I dette tilfælde skal indrykket fra kanten være tilstrækkelig, så træet ikke splittes. Efter montering af buestrengen skal du markere ved enden af ​​strimlen, der vender mod den del, der skal klemmes, et antal hak med en tonehøjde på 15-20 mm, lav spalter op til 2 mm dyb ved hjælp af denne markering med en båndsav og skær skærene med en kniv.

Hvordan man laver en tømrerklemme med egne hænder

Dernæst skal du lave en bevægelig klemmeblok. I den er der lavet et gennemgående øje af et rektangulært snit, hvis dimensioner nøjagtigt svarer til tykkelsen og bredden af ​​den langsgående strimmel. Ideelt set børstes en 2-3 mm mindre rille, og brug derefter en firkantet rasp til at få den ønskede form. Stangen skal sidde tæt i blokken, men samtidig tillade relativt fri bevægelse langs klemmen og dens tilbøjelighed til at låse på hakene. Et gennemgående hul skal også laves under bowstring, så stangen er placeret strengt vinkelret på skinnen, og blokken glider frit langs den med en let tilbageslag.

Hvordan man laver en tømrerklemme med egne hænder

På bagsiden af ​​hard stop skal du udfylde en anden blok, som fastgør stangen med strengen parallelle med hinanden. For at gøre dette kan du bruge et lille stykke stang, hvori der laves en rille med en mejsel til stangen, og der bores et ufuldstændigt hul til buestrengen. Dowels eller bolte bruges til at fastgøre skoen. Hvad angår spændeskruen og hælen, er de installeret analogt med en konventionel klemme. Det er nok at bore et gennemgående hul i den bevægelige blok ikke for tæt på kanten og lim en møtrik eller en møtrik indefra. Så når klemmen fastgøres, vil skruemekanismens møtrik støbe mod træet og sidde endnu strammere.

Læs mere  Master class: hvordan udskiftes patronen med en elektrisk bor

Vinkelklemme

Den mest vanskelige at fremstille kan kaldes en klemme, der giver fiksering af to dele i rette vinkler. På samme tid er det det mest nyttige og efterspurgte værktøj i tømrerværkstedet..

Hjørneklemmen er baseret på et stykke tykt krydsfiner. Det er bedre at tage en firkantet planke på ca. 300×300 mm med en tykkelse på mindst 14 mm. I hjørnet af basen skal du rette to blokke hårdt træ, som vi nemt vil kalde referencen. Disse blokke skal konvergeres vinkelret mod midten af ​​krydsfinerpladen, tykkelsen af ​​stængerne er mindst 25×25 mm. Deres fastgørelse skal være så stiv som muligt: ​​det anbefales først at lime stængerne, sikre deres vinkelret med en VVS-firkant og derefter styrke forbindelsen med bånd eller bolte.

DIY hjørneklemme

Fra midten af ​​hver blok skal du tegne en vinkelret linje, koaksial, som skruestifterne placeres med. Det er nødvendigt at trække sig tilbage fra stængerne en afstand på 20-30 mm mere end den maksimale tykkelse af de dele, der skal trækkes sammen. Derefter er yderligere to stænger fast bundet til basen parallelt med de foregående. Det tilrådes at lime møtrikkerne med det samme og derefter gå videre med trykstængerne på samme måde som med referencebjælkerne: placer dem først på den limede samling og derefter forstærke dem med bånd. For mere bekvemmelighed kan du straks skrue skruestifterne ind i møtrikkerne.

DIY hjørneklemme

Efter montering af trykstængerne er det kun tilbage at trykke på lejerne, der er fastgjort i de bevægelige blokke. Sidstnævnte sektion, dimensioner og materiale skal svare til referencebjælkerne. Afslutningsvis skal du fylde håndtagene eller indsætte vippearmene og afskære den overskydende bund af klemmen og fjerne de fremspringende hjørner for fri rotation ved hjælp af skruerne.

Individuelle klemmer til specifikke operationer

I ethvert tømrerværksted viser sig selvfremstillede klemmer at være mere tilpasset lokale arbejdsforhold end købt i en butik. En lang række variationer af de tre ovenfor beskrevne design kan anvendes.

For eksempel på en skinne kan du ikke fikse en, men to justerbare blokke til placering af dele i stor afstand. Et sådant værktøj vil være meget nyttigt, for eksempel ved samling af dørblokke..

Hvordan man laver en tømrerklemme med egne hænder

I stedet for et håndtag, kan du svejse et almindeligt sekskantet hoved fra bolt på studen. Dette er vigtigt, hvis flere klemmer ofte skal sammenklemmes, frigøres og omarrangeres ved samling af dele. På samme tid vil det være praktisk at dreje spændeskruen ved hjælp af en skraldespids eller endda en skruetrækker.

Hvordan man laver en tømrerklemme med egne hænder

Til samling af produkter med kompleks form er det muligt at fremstille klemmestop og bevægelige blokke med en mere kompleks konfiguration, som er velegnet til at arbejde med dele med uregelmæssig form.
