DIY vibrerende bord

Indholdet af artiklen



Hvordan laver man et bord til dannelse af sm√• og mellemstore betonprodukter? Hvilket materiale er n√łdvendigt til dette? I denne artikel finder du svar p√• disse og andre sp√łrgsm√•l. Teksten indeholder fulde videotutorials om samling af et vibrerende bord med egne h√¶nder med en detaljeret beskrivelse af arbejdsforl√łbet.

Vibrationsbord – en enhed til vibrerende v√¶skeopl√łsninger placeret i forme. Det kan v√¶re bel√¶gningsplader, sektioner af “eurofence”, kunstig finishsten. I denne artikel vil vi overveje mulighederne for at lave et vibrerende bord med vores egne h√¶nder..

Sådan fungerer det vibrerende bord

Funktionsprincippet er ekstremt enkelt – vibrationer overf√łres fra aktivatoren (vibrationsmotoren) til flyet – i dette tilf√¶lde til bordpladen. Vibrationerne d√¶mpes derefter af d√¶mpepuder eller fjedre. P√• bordpladen er genstande eller former med en flydende opl√łsning, der kr√¶ver vibrationer.

Materialer og v√¶rkt√łjer

For at oprette en struktur har vi brug for f√łlgende v√¶rkt√łjer:

  • svejsemaskine;
  • slibemaskine med en skive til metal;
  • l√•sesmedens h√•ndv√¶rkt√łj;

og materialer:

  • hj√łrne 40x40x2 – 6 meter;
  • rektangul√¶rt r√łr 40×20 – 6 meter;
  • metalplade eller lamineret krydsfiner 120x750x3 – 1 stk .;
  • fjedre (fra timing KamAZ), analoge eller gummi stivere – 4 stk .;
  • asynkronmotor 220 V / 1500 W – 1 stk .;
  • bolte / m√łtrikker, materiale ved h√•nden.

DIY vibrationsbordssamling

Det f√¶rdige v√¶rkt√łj m√•ler:

  • d√¶ksel – 120—Ö750 mm
  • bordh√łjde – 850 mm

Som et pr√¶parat skal du reng√łre materialet fra rust og forberede et arbejdsomr√•de.

At lave en fast ramme

Bordrammen eller sengen er den bærende del af hele maskinen. I det store og hele betyder det ikke noget, hvad det vil være lavet af (bare ikke af træ!), Da dets opgave er at holde vibrationsdæmpningspunkterne (fjedre eller gummipakninger) bevægelige, som dækslet hviler på. I teorien kan det endda være en konkret plade eller et fundament af fundament..

DIY vibrerende bord

Arbejdsproces:

  1. Klip benene fra hj√łrnet – 4 stk. med 750 mm.
  2. Vi sk√¶rer en station√¶r ramme fra et professionelt r√łr 20×40 – 2 stk. 600 mm hver og 2 stk. 1 m hver.
  3. Svejs rammen og svejs benene lodret i hj√łrnerne.

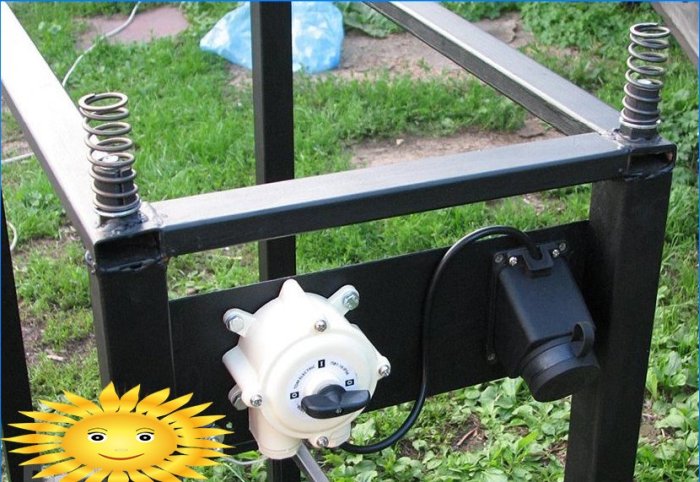

  4. Svejsefjedre p√• hj√łrnets √łverste plan.

Dækfremstilling

Bordpladen bliver ikke fast bundet til sengen – den hviler ganske enkelt p√• fjedrene. Siderne p√• “brillerne” fra r√łret vil ikke lade det slukke under drift. I stedet kan du bruge alle analoger, f.eks. Gummidele af gamle fabriksmaskiner. Disse elementer er us√¶dvanligt “ih√¶rdige” og vil vare mere end et √•r.

Arbejdsproces:

  1. Vi sk√¶rer det professionelle r√łr – 2 stk. 600 mm hver og 2 stk. 1 m hver.
  2. Vi svejser rammen på samme måde som den stationære (spejllignende), men med to yderligere tværgående ribber.
  3. P√• ribbenene arrangerer vi en platform til fastg√łrelse af en vibrationsmotor med huller p√• plads.
  4. P√• hj√łrnerne af d√¶kets bev√¶gelige ramme svejses vi ringe af et st√•lr√łr O 50 mm og 30 mm h√łjt.
  5. Vi svejser et metalplade på kanterne.

DIY vibrerende bord

Fremstilling af vibrationsmotor

I vores tilf√¶lde udf√łres vibrationsaktivering fra en elektrisk motor. For at f√• det til at se ud, vil vi afbalancere motorakslen ved at tilf√łje en excentrisk til den. Den nemmeste og hurtigste m√•de er at svejse bolte √ė 12-14 mm p√• akslen og indl√¶se dem med m√łtrikker. Belastningerne skal placeres p√• begge sider parallelt med hinanden – s√•dan opn√•s den maksimale vibrationskraft.

DIY vibrerende bord

V√¶gtenes masse afh√¶nger af motoreffekten, som igen afh√¶nger af bordets st√łrrelse. Disse tre indikatorer h√¶nger sammen, og varemassen er en afh√¶ngig parameter. Oftest indsamles s√•danne produkter fra improviseret materiale, og der er ikke altid et valg. Primitiv beregning af motoreffekt – 1500 W per 1 m2 bordplade. V√¶gternes optimale v√¶gt v√¶lges empirisk – m√łtrikker skrues p√• boltene. Ved at skubbe m√łtrikkerne langs bolttr√•den kan vibrationsamplitude justeres.

Montering af alle dele sammen

Installer motoren i s√¶derne med boltene. Det anbefales at installere en automatisk maskine til hver netledning. Da d√¶kslet sammen med motoren har en betydelig v√¶gt, er det nok at blot montere det med “briller” p√• fjedrene.

Opm√¶rksomhed! S√łrg for at jordforbinde bordet efter feltinstallation..

Strukturen kan males og √¶ndres p√• baggrund af lokale forhold og krav til maskinens betjening. F√łr du starter, skal du s√łrge for, at rammen er sikkert p√• underst√łttelserne, ellers kan enheden v√¶lte..

Det vibrerende bord i det beskrevne design er velegnet til en privat √łkonomi – fremstilling af betonelementer til deres egne behov. Selve motoren kan ogs√• bruges p√• en hjemmelavet vibrerende plade eller vibrerende afretning under betonarbejde.
