Hvad er stikkene

Min bedstemor får en gave hver anden måned. Og det er altid det samme: penge til en ny kedel. På grund af den utrættelige se tv-serie glemmer hun konstant det jern, der koger på gas. Derfor brænder kedler regelmæssigt ud.

Jeg besluttede at bryde den etablerede tradition og købte hende en importeret smuk mand med automatisk nedlukning. Til min store forbløffelse sluttede problemerne ikke efter dette, men flød glat ind i et andet plan..

Først prøvede Granny i lang tid at sætte stikket til den nye kedel ind i stikkontakten. Men intet kom ud af det, stifterne på stikket var tykkere end hullerne i stikket. Derefter gik bedstemor til markedet og købte en adapter, selvfølgelig, den billigste. Det smeltede efter 4 dage. På den femte adapter, der mislykkedes, knebede bedstemors tålmodighed, og hun gjorde et dyrere køb – en adapter, som du kan tilslutte så mange som 5 stik! Det er ikke vanskeligt at forestille sig, at der straks blev fundet elektriske apparater uden den samtidige drift, som det var umuligt at gøre. Derefter faldt selve stikket ud af væggen under adapterens vægt med stik. Kort sagt var jeg nødt til at ringe til en elektriker. Han fikseret den stakkels ting dinglende på ledningerne og foreslog at installere en ekstra såkaldt “euro-fatning” for at løse problemet med at forbinde kedlen.

Efter arbejde blev elektriker glad for at drikke te med mormors ostekager. Jeg forgiftede cykler, gjorde narr af vores “elektriske” analfabetisme, men alligevel lærte jeg fra en samtale med ham en masse interessante ting om stikkontakter.

For det første har vores konventionelle stikkontakter mindre huller end Euro-stik. Fordi stiften på husstikket har en diameter på 4 mm, og den fremmede en er 4,8 mm, og afstanden mellem stifterne er lidt større.

For det andet er den indenlandske stikkontakt designet til en strøm på 6,3 eller 10 A og en fremmed til 10 eller 16 A. Disse tal er nødvendige for at beregne, hvor mange enheder jeg samtidigt kan tilslutte til dette stik. Her, som du kan forestille dig, afbrød vi vores tedrinkning og kom ned til beregninger. Vi fik følgende: du kan tilslutte enheder med en samlet effekt på 1386 W (1386 W = 6,3 A x 220 V) til vores stik, og 3520 W (3520 W = 16 A x 220 V) til den importerede.

Jeg tænkte straks: ”Hvor godt! Det viser sig, at flere elektriske apparater kan tilsluttes et udenlandsk stikkontakt. ” Men det var ikke der.

Hver lejlighed (eller trappe) har et tavle med sikkerhedsstik. De beskytter det elektriske netværk mod overbelastning. For eksempel har min bedstemor to stik. Det ene til køkkenet, toilet og badeværelset, det andet til værelserne. Hvert stik indeholder strøm- og spændingsværdier (6,3 A og 250 V). Så snart den samlede effekt på de samtidigt tændte enheder er større end den maksimale effekt i stikket – 1575 W (1575 W = 6,3 A x 250 V), bliver bedstemors elektricitet afbrudt. Dette gøres, så ledningerne ikke opvarmes, isoleringen ikke tændes, og der ikke er brand. For at gøre det endeligt skræmmende tilføjede den “elektriske master”, at 50% af brandene opstår netop på grund af fejl i de elektriske ledninger.

Af alt dette konkluderede jeg, at med sådanne trafikpropper er min bedstemor ligeglad med hvilke stikkontakter der skal sættes – 6,3 eller 16 A. Selvom du selvfølgelig kan give hende et stik 10 A, men så opstår det næste spørgsmål straks: vil det stå ledninger? Og så sagde vores fortæller, efter at have lavet en meningsfuld pause, at det vigtigste i stikkene (som jeg forståede, bogstaveligt talt vigtigt) er tilstedeværelsen af ​​en jordforbindelse i dem. Alle importerede stikkontakter har den. I modsætning til vores elektriske netværk (med to ledninger), har den fremmede også en tredje ledningsforbindelse. Fordi de “forbandede imperialister” forsøger at beskytte deres dyrebare sundhed så meget som muligt. Når alt kommer til alt er der en masse enheder i huset, hvis jordforbindelse er afgørende. Disse er for det første alle opvarmningsanordninger (de har en stor effekt). For det andet alle enheder relateret til vand (da vand er en fremragende strømleder). Og for det tredje alle komplekse elektriske apparater med mikrokredsløb, for eksempel en computer (fordi de er frygtelig bange for statisk elektricitet). Det er jordforbindelseskontakten, der fører statisk elektricitet til jorden og ikke tillader den at ramme os eller deaktivere vores udstyr.

Med sorg og, som det så ud til for mig, med en vis misundelse af udenlandske kolleger, fortalte vores gæst, at i vores land var husstikkene i lang tid kun produceret til to kontakter. Masseproduktionen af ​​stikkontakter med en jordingskontakt begyndte efter importen til landet af en enorm mængde importeret udstyr med andre stik fra vores.

Men som jeg forstod, vil en sådan stikket naturligvis give dig mulighed for at tænde for enheder uden en adapter, men det giver ikke jordforbindelse. Og hvis jeg har et gammelt hus, men jeg vil have kabler af høj kvalitet og sikkert, bliver jeg nødt til at trække den tredje jordledning alene (eller ved hjælp af en guide).

Dette er vanskelighederne. Og jeg havde endnu et spørgsmål til elektrikeren: er der nogen garanti for, at jeg vil købe et stikkontakt i høj kvalitet, der ikke smelter og lyser op som billige gammeldags adaptere. Og generelt, hvad skal man kigge efter, når man vælger? Til dette modtog jeg følgende svar: Når du køber forretninger, skal du først og fremmest være opmærksom på markeringen! På bagsiden af ​​stikket skal angives: de aktuelle og spændingsværdier, som stikket er designet til, fabrikantens varemærke eller firmaets navn.

Og alligevel, under hensyntagen til vores kvindelige uvidenhed, rådede elektrikeren, når de køber en stikkontakt, i butikken og især på markedet, at kræve fremlæggelse af et certifikat for overholdelse af GOST. Kun han kan garantere normal drift af stikkene.

For at teste en elektriker i praksis og finde ud af, hvorfor certifikater garanterer stikkontaktets kvalitet, besøgte jeg laboratoriet i det videnskabelige og tekniske center for certificering af elektriske husholdningsinstrumenter til husholdninger (NTCS BETI).

Laboratoriepersonalet fortalte mig, at alle stikkontakter (både indenlandske og importerede) testes for overholdelse af GOST, før de kommer ind på markedet. Hvad der ikke gøres med dem, og hvad der ikke kontrolleres! Jeg vil fortælle dig om nogle af de forsøg, der er sunket ind i min sjæl.

Stikket til det elektriske apparat skal gå ind og ud af stikkontakten med en vis kraft, men ganske let. Det er for denne indsats, at stikdåse kontrolleres. Testen kaldes meget smart: stikkets kraft med stikket. For at bestemme styrken på stikkene på soklerne placeres adskillige stykker i en roterende tromle, hvor de roterer som sports-lotto-bolde. Derefter ser de for at se, om sagen er revnet eller ødelagt. En anden test for styrke er, at stikket placeres i en skruestik og klemmes med en bestemt kraft. Vi ved alle, at alle materialer ældes over tid. For at kontrollere, om materialerne, hvor soklen er samlet, ikke vil ændre deres egenskaber over tid, placeres det i et specielt kammer og opbevares ved en temperatur på 70-800C i syv dage.

Stikkontakten kan være i nærheden af ​​et batteri eller en anden varmekilde. Over tid bør udløbet på kroppen ikke ske fra konstant opvarmning, så ledningerne udsættes. Til dette udføres en test med høj temperatur (2000C, tre timer).

Selv efter at have overvintret i et uopvarmet dachahus, skal stikkene regelmæssigt udføre deres service. Derfor testes de ved lave temperaturer (-150 ° C, 24 timer). Lad os sige, at der konstant koges noget i dit køkken og på samme tid koges i lang tid. Dette skaber øget fugtighed i rummet. Hvis udløbene er lavet af porøst materiale af lav kvalitet, vil fugt fylde hulrummene. Og da vand er en fremragende leder af elektricitet, er der en fare for elektrisk stød, selv ved blot at berøre stikkontakterne. Følgende test udføres for at forhindre, at denne fare bliver en realitet: Stikkene placeres i et varmt dampkammer i 24 timer, og derefter testes de for nedbrydning (ved at anvende en spænding på 2000 V til sagen).

Materialet, der omgiver alle metaldele i soklen, må kun brænde i en åben flammekilde, eller skal slet ikke brænde. Til dette er “stikket” tortureret med en varm ledning: hvad enten det er tændt eller slukket. Først efter at have gennemgået alt dette, får stikkene lov til at gå ud i “lyset”, til forbrugeren – “overleveret” et overensstemmelsescertifikat. Derudover kan certifikatet udstedes enten for en bestemt batch af varer, hvis prøver har bestået alle prøver eller i en bestemt periode (for virksomheder, der er forhandlere af en bestemt virksomhed og sælger dens produkter).

Efter at have modtaget en sådan mængde ny viden, begyndte min opmærksomhed at blive tiltrukket af alle de stikkontakter, jeg mødte på min vej fra venner, på kontorer, i butikker og på markeder. Jeg havde aldrig forestillet mig, at der ville være så mange af dem. Jeg siger det i orden.

Stikkontakter uden jordforbindelse

Der er sandsynligvis ingen personer, der i sin tidligste barndom, som knap nok havde lært at gå, ikke ville prøve at blive bekendt med denne “morsomme” enhed på egen hånd ved at stikke en finger, blyant eller andre genstande ind i den. Og allerede i voksen alder forstår vi, at alle husholdnings- og belysningsenheder er tilsluttet stikkontakten. Denne enhed er så velkendt, at det er let at beskrive det endda for mig, en person langt fra elektrisk visdom. En enkel stikkontakt har et isolerende organ med to huller. På bagsiden er to elektriske ledningskontakter forbundet til den. Sådan ser de fleste forretninger i vores hjem ud..

Stikkontakter med jordforbindelse

Som vi allerede ved, er jordforbindelser hovedsageligt beregnet til ledninger med tre ben. Alle udenlandske stikkontakter har en tredje jordingskontakt (selvom i betragtning af det særlige ved vores ledninger, begyndte nogle udenlandske firmaer at fremstille stikkontakter til to kontakter).

Men historisk set er forskellige landes stik nogenlunde forskellige fra hinanden. For eksempel har en stikkontakt i Frankrig to huller og en stift. Den amerikanske stikkontakt har huller med sideslidser. Og hvad vi kalder en “Euro socket” er en tysk standard. Det ser sådan ud: i midten af ​​stikkontakten er der en temmelig stor cylindrisk fordybning, i bunden af ​​hvilken der er huller til stifterne på stikket, og på siderne af dem er der fremspringende kirtler. Dette er jordkontakter. Alle ovennævnte produkter er arrangeret på en sådan måde, at når stikket er tilsluttet stikkontakten, er jordforbindelseskontakterne de første, der kommer i kontakt med hinanden, og først derefter dem, der fører strøm.

Indenlandske producenter fremstiller stikkontakter med jordforbindelse efter den tyske model.

Stikkontakter med og uden skrueterminal

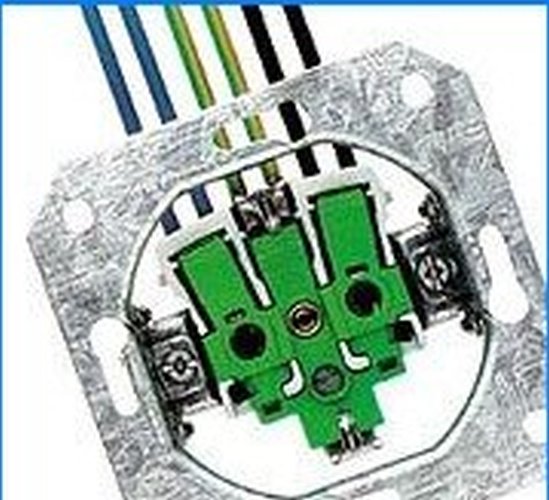

Den inderste del af soklen med skrueløs kabelklemme fra Siemens

Ved installation af et stik med en skruetilslutning placeres kontaktene på den elektriske ledning mellem to plader, der er forbundet med en skrue. Ved at dreje det får vi en stærk forbindelse mellem stikkontakten og ledningen.

Ved stik uden skrueklemmer indsættes ledningen i et kontakthul, der udvides, når du trykker på en speciel tast. Du indsætter en ledning i den, frigiver nøglen – og hullet er komprimeret og vikles tæt rundt om wiren. Sådanne enheder har Siemens-stik, det er en fornøjelse at forbinde ledninger til dem: enkelt og hurtigt. Men det antages, at en skrueklemme, selvom den kræver en vis indsats, er noget mere pålidelig, giver en bedre kontakt. Dette skyldes det faktum, at aluminiumstråde, som husholdningsforbindelser hovedsageligt består af, er temmelig bløde. Tråden, der er klemt mellem pladerne, flater over tid – kontakten svækkes. I tilfælde af en skrueklemme skal du bare stramme skruen hårdere. Og i en sokkel uden skruer, skal du trække ledningen ud, “bite” af de deformerede ender og indsætte igen i klemmerne (hvis, selvfølgelig, ledningens længde er nok).

Stik til kabler udendørs og indendørs

Indbyggede stikkontakter er designet til skjult ledningsføring, når ledningerne er skjult inde i væggen, og den elektriske del af stikkontakten er også forsænket ind i væggen. Indbyggede stikkontakter er næsten altid installeret i lejligheder. Overheadledninger bruges ofte med åbne ledninger, det vil sige når ledningerne lægges over væggene. De placeres ofte i træhuse, der er fastgjort direkte på væggen..

Stikkontakter med beskyttende skodder

En absolut nødvendig ting til børneværelser. Når han vokser op, begynder et lille barn at udforske verden omkring ham. Hvis han vil grave i stikket med fingeren eller indsætte en nellik der, vil han ikke være i stand til det. Åbningerne i disse sokler er beskyttet af specielle beskyttelseslukker, som kun kan åbnes, når et par metalkontaktstifter af stikket sættes ind i soklen på samme tid. Forudsat selvfølgelig, at dette ikke er et særligt begavet barn, der kan indsætte to negle i hullerne på samme tid. Beskyttelsesgardiner er forskellige, nogle åbner opad, andre med en cirkulær bevægelse af stikket, andre – kun fra en bestemt indsats osv. Prisen på disse stikkontakter varierer fra 6 rubler. for indenlandske op til 260 for importerede.

Stikkontakter til værelser med høj luftfugtighed

Vand og elektricitet er uforenelige ting. Derfor er det ideelt, at det ikke er bedre at bruge elektriske apparater i rum med høj luftfugtighed. “Men hvad med en vaskemaskine, hårtørrer, elektrisk barbermaskine eller elektriske tænger?” – du spørger. I dette tilfælde skal du være opmærksom på IP-klassificeringen af ​​elektriske apparater (som inkluderer stikkontakten) fra vand og støv. Disse data skal angives i instruktionerne (eller på emballagen).

IP-graden for elektriske apparater består af to cifre. Den første viser beskyttelse mod penetrering af faste partikler i sokkelstrukturen:

0 – ingen beskyttelse;
1 – fra 50 mm i størrelse;
2 – fra 12 mm i størrelse;
3 – fra 2,5 mm i størrelse;
4 – fra 1 mm i størrelse;
5 – støvbeskyttelse;
6 – komplet beskyttelse mod støv.
Den anden viser beskyttelse mod fugt:

0 – ingen beskyttelse;
1 – fra lodrette faldende dråber;
2 – fra vanddråber, der falder i en vinkel på 15 °;
3 – fra skråt faldende stænk, vippevinkel op til 60 °;
4 – fra stænk;
5 – fra vandstråler;
6 – fra kraftige vandstråler;
7 – fra midlertidig nedsænkning i vand;
8 – fra langvarig nedsænkning i vand.

Hvis instruktionerne således angiver IP44, betyder det, at stikkontakten er beskyttet mod støvpartikler, der er større end 1 mm, og sprøjtende vand. IP44-klassificeringen er tilstrækkelig til at installere en stikkontakt i et badeværelse eller andre steder med høj luftfugtighed. De har yderligere gummipuder indeni. Ved at installere en stikkontakt med øget beskyttelse i badeværelset kan du derfor tørre dit hår med en hårtørrer efter at have taget et bad. Men hvad angår magtfulde elektriske apparater er det bedst at bruge stik med en RCD (reststrømsenhed) til at forbinde dem.

Stikkontakter med beskyttende nedlukning

Man skal være meget forsigtig, når man installerer så kraftfulde elektriske apparater som en vaskemaskine på badeværelset. I modsætning til vores “Eurek” -importerede, som har et enormt sæt funktioner, gør selvfølgelig livet meget lettere. Men husk, at de generelt ikke er designet til at blive installeret i badeværelser overhovedet. Badeværelset (ifølge udlændinge) er et sted, hvor du vasker, sætter dig i orden og slapper af! Og vaskemaskinen installeres enten i køkkenet eller i et specielt rum. Men hvis der ikke er nogen steder at gå hen, skal du i det mindste sikre dig så meget som muligt med en speciel stikkontakt med en RCD (reststrømsenhed). Jeg vil forklare med det enkleste eksempel.

Lad os sige, at du blæser tørt dit hår med beskadiget isolering, og pludselig falder det i en lille vandpyt på gulvet, hvor du står barfodet. Du bliver straks en leder, og den strøm, der valgte dig som leder, kaldes lækstrømmen. Det er han, der fanger en speciel sensor og tænder den resterende strømmenhed. Hårtørreren slukker øjeblikkeligt, og du føler ikke engang et lille elektrisk stød. Denne know-how fra det tyske firma Siemens koster næsten $ 120.

Udendørs stikkontakter

For at arbejde i haven, i deres sommerhus eller i garagen skal du ofte tilslutte en græsslåmaskine, bore eller noget andet elektrisk. For at gøre dette er det praktisk at have en stikkontakt fastgjort til ydersiden af ​​huset eller garagen. Det skal fungere på trods af temperaturændringer, regn, sne. Derfor bør du ikke købe en almindelig forretning til dette formål. Du har brug for et stik med en høj grad af beskyttelse (IP55) og en beskyttelseskappe. Dens pris fra det franske selskab “Legrand” (Legrand) er omkring 250 rubler.

Timerstik

Dette er en fantastisk enhed, som jeg fik at vide om i det franske selskab “Legrand”, der tilbyder forskellige elektriske apparater. En programmerbar timer er installeret ved siden af ​​stikkontakten. Det kan bruges til at indstille tiden for at tænde og slukke for enheden, der er tilsluttet dette stik. Jeg troede, at min bedstemor bare ville være glad for at have en sådan som dette i sit hjem. Jeg ville indstille timeren til starten af ​​serien, og bedstemoren sad ned for at se tv-lidenskaber med hendes konstante kop varm te.

Stik med ejektorstik

Stik med et ejektorstik fra PRODAX-firmaet

I mit køkken, over skærebordet, har jeg en stikkontakt, hvor jeg konstant tilslutter en foodprocessor, mixer, mølle og kaffekværn. På grund af den konstante klæbning og trækning af stikkene falder stikket periodisk ud af væggen, som hver gang irriterer og mumler min mand om min bemærkelsesværdige styrke. Så jeg stødte på en vidunderlig enhed til 103 rubler: en stikkontakt med en katapult fra det ungarske firma “Prodax” (Prodax). I hjørnet af stikket er der en knap, når man trykker på den, udløses “katapult”, og stikket skubbes ud af stikkontakten uden nogen indsats fra min side.

Stikkontakt med driftsstatusindikator

Dette stik er udstyret med en speciel indikator (pære), der viser, om der er spænding i netværket eller ej..

Stik til enhver type stik

Socket og switch til det tyske firma “POPP”, serien “Natura”

Denne stikkontakt har alle mulige og umulige huller. Du kan tilslutte et stik med en hvilken som helst konfiguration til det. Jeg kan ikke sige, hvor stærkt og pålideligt alt dette er, men hvis du har en masse udstyr fra forskellige lande med forskellige stik, så er det måske det stik, du har brug for..

Socket + switch til det tyske firma “POPP”, serien “Arcada”

Efter at have forstået sokkelfunktionerne og designene, henledte jeg opmærksomheden på det faktum, at producenterne producerer flere “elektriske serier”, der hver omfatter stikkontakter, kontakter, forskellige sensorer. Genstande i samme serie har samme design, som giver dig mulighed for at bevare en enkelt stil med bolig eller kontor. Ud over den sædvanlige plast kan den synlige del af stikkene være lavet af metal, træ eller alle slags kombinationer af disse materialer.

For eksempel tilbyder firmaet “Module” syv serier udviklet af det tyske firma “POPP”.

Natura-serien er til folk, der foretrækker klassisk stil. Stikkontakten er lavet af naturligt træ (mørk eg, fyr, hvid og sort ask) imprægneret med en speciel blanding. Du kan vælge stikkontakter og kontakter, så de passer perfekt til møblerne og igen understreger rigdommen på møblering og det indre af det indre.

Socket og switch til det tyske firma “POPP”, serien “Pallas”

I serien “Arcada” er stikkontakten lavet af naturligt træ (bøg, pære), og udsparingen er lavet af plast. Trælegemet har en svag kurve for et meget elegant look.

Pallas-serien er især populær blandt kunder på grund af den usædvanlige form på stikkontakter og kontakter, som næsten ikke kan skelnes fra hinanden. Så switchkroppen er rektangulær, men tasterne er lavet i form af en cirkel. Seriefarver: hvid, brun med en sølvfarvet nuance, grå, blå.

Stikkontakter og kontakter fra det tyske firma “POPP”, serien “Forever” (til venstre)

Stikkontakter i serien “Aqua up” til skjult ledningsføring kan bruges i lokalerne til svømmebassiner og saunaer. De er beskyttet mod stænkvand IP44. Dejligt og sikkert.

“Aqua top” seriens overfladetråduttag kan installeres i fugtige rum, kældre og udendørs. Det varmebestandige og stænksikre hus er lavet af slagfast plast. “Aqua top” er et eksempel på en succesrig kombination af funktionalitet og moderne design.

Amaryl-serien er en nyudvikling af designere, der med dristighed eksperimenterer med asymmetriske linjer og forskellige farvekombinationer – hvid, blå, vinrød, kulgrå. I denne serie kan du kombinere rammer, nøgler og sokkelindsatser i forskellige farver. Du kan vælge en sådan farvekombination, så “elektriske fittings” kombineres, for eksempel med tapet, gardiner, møbler.

Forever-serien er lavet i tre farver: hvid, rød, perle. Strenge og funktionelle. Rene linjer, intet mere.

Afslutningsvis bemærker jeg, at den elektriske del til alle forretninger i det samme firma normalt er den samme og ikke afhænger af designet. Hvis du beslutter at gøre om det indre af din lejlighed, behøver du ikke købe nye stikkontakter og kontakter. Det er tilstrækkeligt at købe kun den udvendige overheaddel og rammen, som vil være i harmoni med det nye udseende på værelserne. Og lad den elektriske del være uændret.

Selv blev jeg fristet af smukke POPP-rosetter. Efter at have købt gennemsnitspriser hørte jeg desuden en kommentar om min ikke-standard smag. Det viste sig, at præferencerne for den russiske køber er meget specifikke og adskiller sig fra valget af en europæisk eller japansk. Ifølge data fra Siemens og Legrand køber russerne for eksempel enten den billigste eller den dyreste af deres produktsortiment. Tilsyneladende gør middelklassen på vores marked ikke vejret endnu.
