Vandkonvektorer opvarmning

Indholdet af artiklen

• Varmekonvektorer – konstruktion
• Princippet for drift af vandkonvektoren
• Fordele og ulemper ved konvektorer
• Gulvlister konvektorer i boligopvarmning
• Vandkonvektorer – hvordan man vælger

I denne artikel: hvordan vandkonvektorer fungerer; princippet om drift af varmekonvektorer; typer konvektorer; fordele og ulemper ved vandkonvektorer; gulvlister konvektorer; hvordan man vælger en vandkonvektor.

I ethvert vandvarmesystem spiller vand kun rollen som en varmebærer, der transporterer varme til dens radiatorer, hvis opgave som regel udføres af radiatorer. Støbejernsbatterier, nemlig at de oftest forstås ved udtrykket “varme radiator”, har en vigtig fordel – de accepterer og afgiver varme godt, men kræver samtidig et betydeligt volumen kølevæske, der dannes luftstop i dem. Og alligevel – støbejerns radiatorer er meget mærkbare, og deres “synlighed” dekorerer ikke værelserne på nogen måde, snarere tværtimod. I dag er vandkonvektorer en seriøs konkurrent til radiatorer, hvad enten det er støbejern, stål, aluminium eller bimetallisk – lad os overveje deres egenskaber mere detaljeret.

Varmekonvektorer – konstruktion

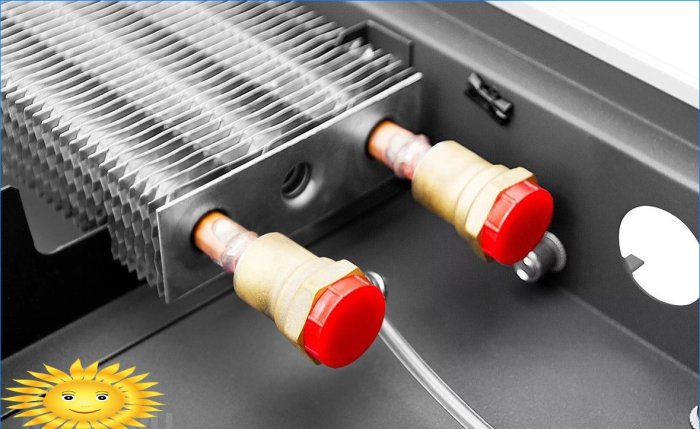

Konvektorens hovedelement er en varmeveksler, der er dannet af et kobberrør, hvorpå stål, aluminium eller kobberplader er fastgjort, hvilket øger varmevekslingsområdet. Af stor betydning er fraværet af mellemrum mellem kantpladerne og røret, gennem hvilket kølemidlet cirkulerer – hvis der endda er et minimalt mellemrum mellem dem, reduceres varmeoverførslen markant. Afhængig af konvektorernes størrelse og effekt er de udstyret med en eller to varmevekslere.

Vandkonvektorens rektangulære krop er lavet af rustfrit stål, den øverste ende lukkes med en grill, aftagelig eller ikke-aftagelig. Nogle producenter udstyrer deres konvektorer med et luftspjæld for at kontrollere intensiteten af ​​konvektionsluftstrømmen. For at forbinde til varmeledningen har konvektorerne side- eller endeindgange med 1/2 indvendig gevind. Moderne vandkonvektorer er udstyret med en luftudløserventil og en manuel eller automatisk ventil, der regulerer strømmen af ​​varmebæreren og følgelig intensiteten af ​​luftopvarmningen. Ud over de påkrævede strukturelle elementer, der er beskrevet ovenfor, kan disse varmeapparater udstyres med en elektronisk termostat.

Konvektor indbygget i gulvet: 1 – rist; 2 – beskyttelsesafdækning af forbindelseskammeret; 3 – tangentielle fans; 4 – elektrisk forbindelsesblok; 5 – fastgørelsesmidler; 6 – varmeveksler; 7 – konvektororgan; 8 – tilslutningsrør; 9 – huller til tilslutning

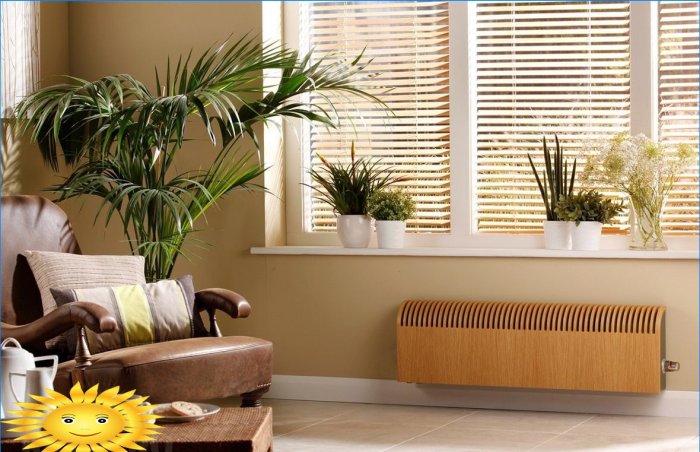

Der er tre hovedtyper af design af varmekonvektorer – væg, gulv og gulv (gulvbelægning). Sidstnævnte type opvarmningsanordninger kan udstyres med en 12-volt tangentialventilator og et dræningssystem, der opsamler og fjerner fugt fra konvektorlegemet. Væg- og gulvvandskonvektorer er fremstillet i form af en monoblok og har lignende udseende og adskiller sig kun i installationsmetoden.

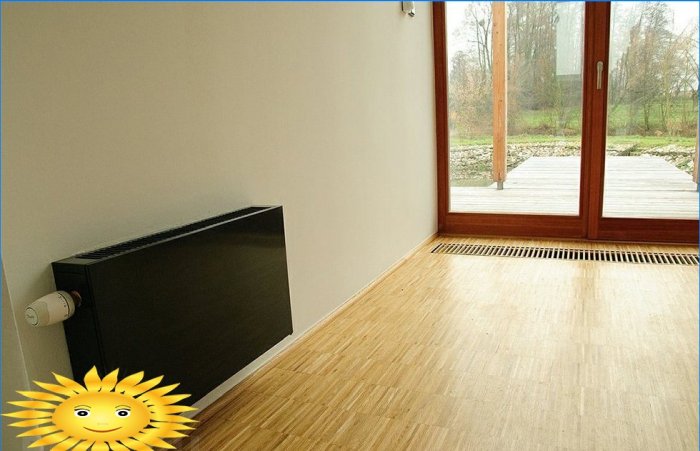

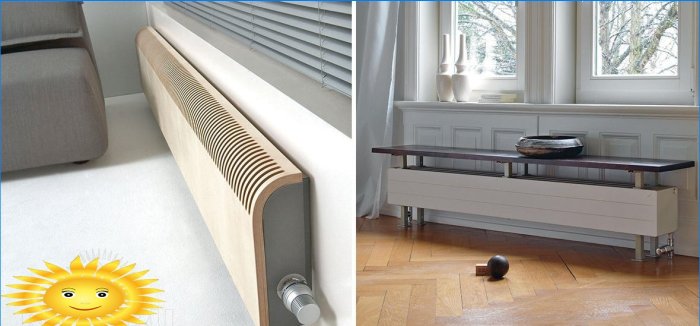

Venstre – vægmonterede, højre – gulvkonvektorer

Princippet for drift af vandkonvektoren

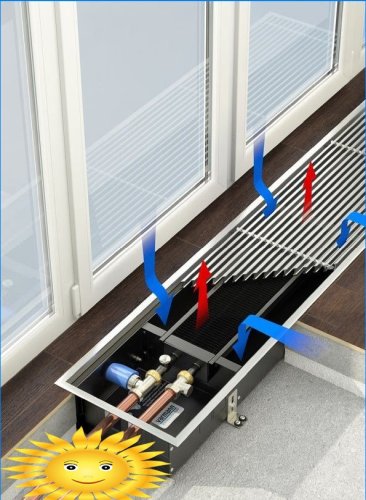

Som i enhver konvektor er driftsprincippet baseret på konvektivt træk – tættere kold luft fra det nederste niveau i rummet kommer ind i varmekonvektorristen, varmes op og når en lavere densitet på grund af opvarmning stiger op gennem endegitteret. En specielt designet ventilator – med minimal støj under drift – øger konvektionsluftstrømmen og øger effektiviteten af ​​varmeapparatet op til 95%.

Rørets lille volumen med kølevæsken og ribbenes høje termiske ledningsevne sikrer hurtig opvarmning af varmekonvektorerne til designkraften – et kvarter er nok til dette. Vandkonvektorer er uundværlige i værelser med farvet glas og “franske” vinduer – det varmeforhæng, de opretter, når man installerer enheder i gulvet direkte under vinduerne forhindrer effektivt tåge og frysning af sidstnævnte.

Fordele og ulemper ved konvektorer

De positive egenskaber ved varmekonvektorer inkluderer:

• hurtigere opvarmning sammenlignet med varme radiatorer. Årsagen er enkel – konvektorernes indre volumen, hvor kølemidlet kommer ind, er kun 20% af volumenet af varme radiatorer. I overensstemmelse hermed kræver et varmesystem med konvektorer som varmeindretninger mindre vand;
• høj effektivitet i at skabe et termisk gardin, når det installeres under vindueåbninger, hvorved kold luft strømmer ind i rummet fra vinduer;
• opvarmning af lokaler ved lave temperaturer på kølemidlet – det er nok, hvis vandet i systemet varmes op til 50-60 ° С. Det vil sige lavere energiforbrug til opvarmning af vand i varmesystemet;
• lav vægt, selv i nærvær af et kølemiddel i konvektoren, tillader det montering på lette vægskillevægge, der for eksempel dannes af gipsplader;
• i tilfælde af gulvvandskonvektorer – usynlighed, dvs. hverken varme-rørene eller konvektorerne selv vil være synlige i rummet.

Konvektorers negative karakteristika:

• fremme cirkulation af støv, der transporteres med konvektionsluftstrømme;
• dannelse af træk er mulig på grund af den ujævne fordeling af luftstrømme, der kommer fra varmeren;
• de vil ikke være nok i værelser med højt til loftet, da varm luft samler sig tæt på loftet;
• gælder kun i værelser med naturlig ventilation. Tvungen ventilation med luftindtag fra lokalerne nær loftet trækker al den varme luft, der skabes af konvektoren, dvs. der vil faktisk ikke være nogen opvarmning.

Gulvlister konvektorer i boligopvarmning

Hvis konvektorer på væg og gulv er udad ligner de sædvanlige opvarmningsradiatorer, er sokkelkonvektorer i det mindste ganske usædvanligt for deres installationssted – en niche under gulvniveau. Skjult installation af varmesystemet er muligt i to versioner – kanalluftvarme og baseboardkonvektorer, og i begge er det kun risten, hvorigennem den varme luftstrøm kommer ud, vil være synlig. Forresten vil fordelene ved gulvkonvektorer på grund af deres betydelige størrelse være dannelsen af ​​mindre intense konvektionsstrømme og bedre opvarmning af luftlaget på gulvniveau. Og deres største ulempe ligger netop i deres store længde – ikke alle rum vil være i stand til at placere dem.

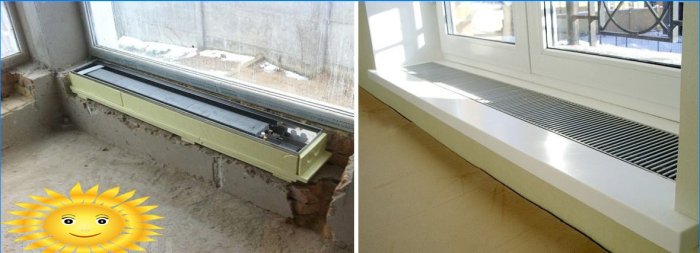

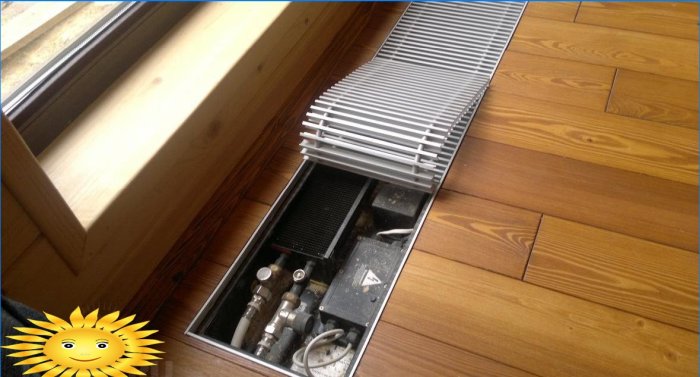

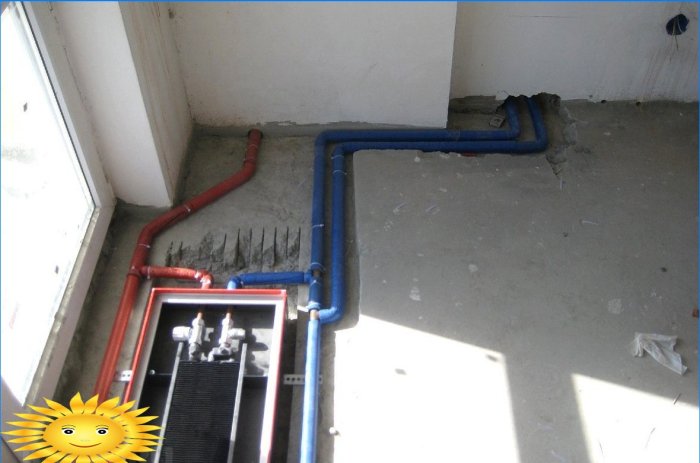

Ikke væg eller gulv, men kun gulvkonvektorer til opvarmning af varmt vand kan have en eller to ventilatorer i deres design til tvungen luftforsyning til varmeveksleren. Højden på kroppen af ​​konvektorer, der er indbygget i gulvet, er fra 50 til 130 mm; de installeres enten i forberedte nicher i gulvet, eller når gulvbelægningen udføres. Materialet til kroppen, hvis længde kan nå 3.000 mm, er rustfrit stål, langs hele dens længde er der et kobberrør med aluminium eller kobberribber fastgjort til det. Sokkelkonvektoren er forbundet til bygningens varmesystem med to fleksible rustfrie stålslanger.

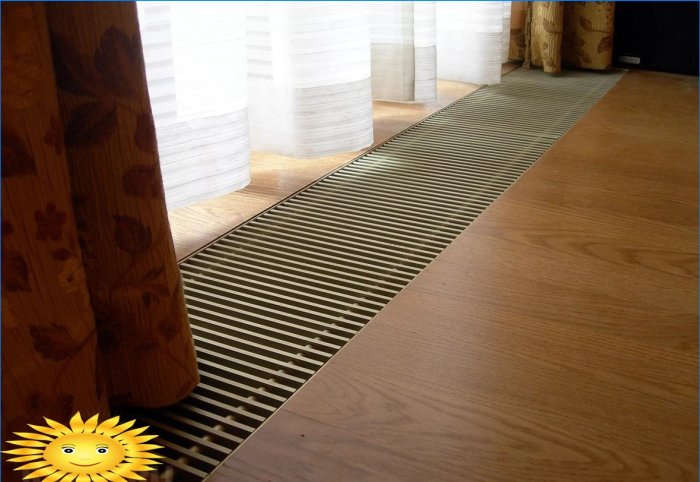

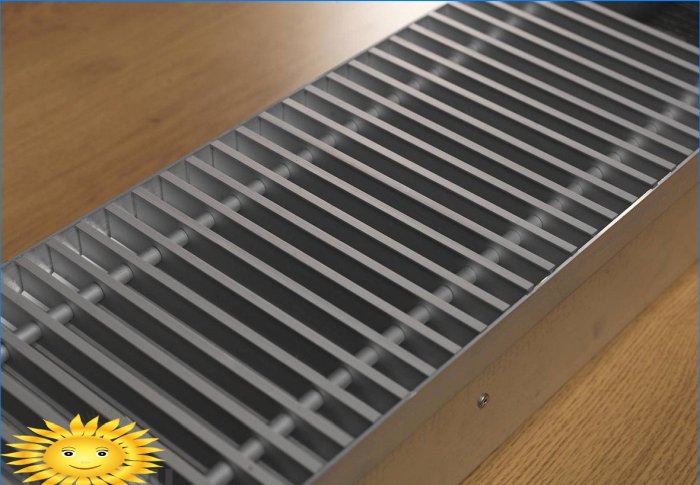

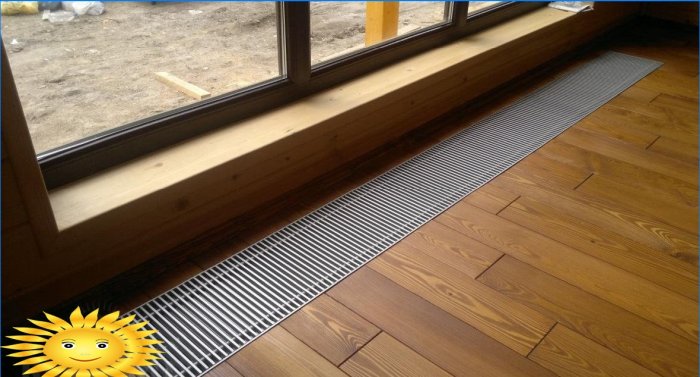

Gulvbelægningskonvektorer skal bringes ud langs den øverste ende under niveauet for gulvbelægning. Det mest praktiske gulvbelægning er parket, laminat, gulvfliser eller parketplader. Fra oven dækkes kroppen og nichen på gulvkonvektorerne af en ventilationsgrill, gennem hvilken den opvarmede luft stiger. Materiale i gitterristene kan enten være standard (stål, plast) eller mere dekorativt – støbejern, marmor og træ bruges, mens farveområdet opretholdes i den generelle dekorative stil i rummet.

Oftest bruges gulvkonvektorer til opvarmning af kontor- og butikslokaler med panoramavindvindue af vinduesåbninger i et stort område. I lejligheder og hytter bruges sådanne opvarmningsanordninger i værelser med lav (fra 150 til 300 mm fra gulvniveau) og “franske” vinduer, de kan også installeres i en vindueskarmen.

I rum med høj luftfugtighed anvendes vandkonvektorer med en høj IP-værdi, hvilket tillader endda fuldstændig oversvømmelse af varmeren. Som regel er sådanne gulvkonvektorer ikke udstyret med tvungen ventilation eller er udstyret med en ventilator, hvis kabinet er hermetisk forseglet, mens det drives af jævnstrøm med lav spænding.

Vandkonvektorer – hvordan man vælger

Den enkleste vandkonvektor i et ukompliceret design kan laves i enhver mere eller mindre udstyret virksomhed – husk dette, når du lytter til sælgers anbefalinger. Fraværet af ikke-jernholdige metaller og legeringer i konstruktionen af ​​konvektorens varmeveksler, ventilen til regulering af forsyningen af ​​kølemidlet og klare forklaringer fra lederen om varmeapparatets oprindelse vil indikere dens lave kvalitet. Tilstedeværelsen af ​​ikke-jernholdige metaller i varmeveksleren er forbundet med deres høje termiske ledningsevne – “farvede” varmevekslere er meget mere effektive end dem, der er lavet af jernholdigt metal. Vandkonvektorer af ethvert mærke og producent skal overholde GOST 20849-94.

For at beregne effekten af ​​en varmekonvektor skal du finde ud af varmetabet i det rum, den er beregnet til. Vælg et sted til konvektoren, mål den. Det er bedst at placere varmeenheden under vinduesåbningen. For at installere gulvkonvektoren har du brug for en niche i gulvet med en dybde på 50 til 300 mm, og til modeller med en ventilator – et sted til installation af en transformer og en stikkontakt til strøm.

Kroppen skal være tilstrækkelig stiv, lavet af rustfrit stål, slanger til tilslutning til varmeanlægget er lavet af bølget rustfrit stål – vi reducerer truslen om korrosion til et minimum.

Arbejdstrykket, som konvektoren er designet til, er tilstrækkeligt tryk fra 12-15 atmosfærer, test (tryk) – 20 atmosfærer. Dette er lidt højere end det normale tryk i opvarmningsnetværket, men her er det bedre at tage med en lille margin.

Huskonvektorer tilbydes på det russiske marked: KZTO “Radiator” (mærke “Breeze”), MZ “Konrad” (mærke “Universal-thermo”), JSC “Isotherm” (mærke “Isotherm”), LLC “Warmann” (brand Ntherm) m.fl. Importerede konvektorer af forskellige mærker præsenteres: belgiske Jaga, tyske Kampmann, Mohlenhoff, Zehnder og Arbonia samt andre producenter.
