I denne artikel vil vi se n√¶rmere p√• forskellige typer parabolantenner, tale om reglerne for deres installation, funktionerne ved ops√¶tning af udstyr og betjening. Efter at have l√¶st artiklen, kan du g√łre alt selv – fra k√łb til beregning af positionen p√• “pladen”.

Satellit-tv: hvordan man uafhængigt monterer og konfigurerer udstyr

Grundlæggende om modtagelse af satellit-tv

Fremtidige satellit-tv-brugere beh√łver ikke at g√• ind p√• detaljerede tekniske detaljer, men nogle grundl√¶ggende vil ikke skade at vide det. F.eks. Eksisterende signalstandarder, frekvensomr√•der og nogle andre detaljer.

Almindelige standarder for transmitterede signaler:

  • DVB-S Mpeg-2 – TV-udsendelse plus internet. N√¶sten alle satellitter, der findes i dag, underst√łtter denne standard s√•vel som enhver satellitmodtager, der er tilg√¶ngelig p√• markedet..
  • DVB-S Mpeg-4 – standarden ligner det f√łrste, med undtagelse af et punkt – det kr√¶ver en modtager, der underst√łtter Mpeg4-formatet.
  • DVB-S2 Mpeg-4 (DVB-S2) er en relativt ny standard for tv-signal, Internetsignal. Kr√¶ver passende modtagere.

Frekvensområder

Udsendelse af tv-signaler og modtagelse / transmission af internetsignaler ved hj√¶lp af satellitter udf√łres i to frekvensomr√•der:

  • C-b√•nd – for at modtage signaler i dette frekvensomr√•de kr√¶ves en parabolantenne med en sk√•l med stor diameter 2,0-4,5 meter.
  • Ku-b√•nd – modtagelse af signaler i dette frekvensomr√•de er muligt ved hj√¶lp af parabolantenner med en sk√•ldiameter p√• 0,5-1,5 meter.

Parabolantenner

Modtagelse af et tv-signal fra satellitter er muligt ved hjælp af to typer antenner Рoffset og direkte fokus. Dette er parabolantenner med tre hovedknudepunkter:

  1. Reflekterende og fokuserende spejl (parabolsk fad).
  2. Bestr√•lingsenhed komplet med lav st√łjforst√¶rker og signalomformer.
  3. St√łtte-roterende justeringsmekanisme.

bestr√•ler(lavst√łjblok-konverter) – det er ogs√• en konverter (popul√¶rt ofte kaldet blot “hoved”), modtager et fokuseret signal, forst√¶rker og konverterer det til et mellemfrekvenssignal, der er egnet til behandling af modtageren.

Satellit-tv: hvordan man uafhængigt monterer og konfigurerer udstyr

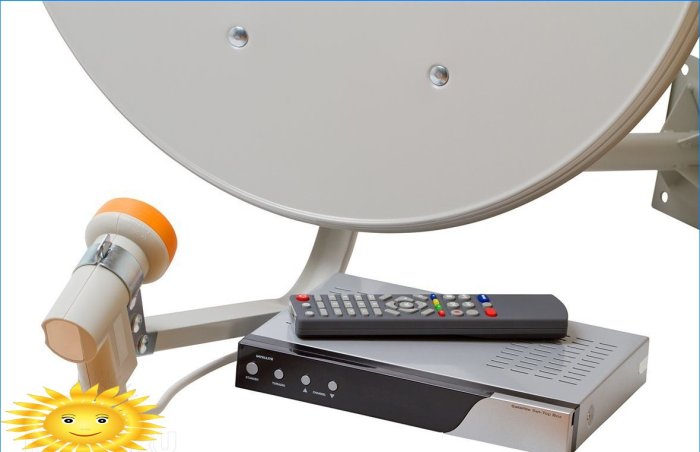

Modtager– en speciel elektronisk set-top box-receiver, hvor afkodning og konvertering af mellemsignalet til et signal, der er egnet til behandling af en tv-modtager, udf√łres. Der er mange modeller af satellit-tv-modtagere, herunder dem, der underst√łtter MPEG-2 og MPEG-4 digital videokomprimeringsteknologier. Normalt s√¶lges modtagere komplet med parabolantenner.

Typiske modtager design:

  • betinget kodet (betalt) adgang;
  • adgang via smartkort (modtagere med en kortl√¶ser);
  • adgang gennem CI-modulet (modtagere med TV-signalafkodning);
  • Gratis offentlig tv (modtagere af FTA-serien).

Typer af parabolantenner

Offset parabol– et design, der har et lidt forskudt fokus i forhold til sk√•lets midtpunkt, s√• den faktiske retning af forskydningsantenner er normalt lige under satellitens horisontpunkt. Antennisken er normalt lodret mod jordoverfladen. “Offset” er normalt installeret p√• husets v√¶g. Offset-design er designet til at modtage et Ku-bandsignal, men de kan ogs√• arbejde i C-b√•ndet, hvis “sk√•len” spejl har en diameter p√• mere end 1,2 meter. Fordele – h√łj fokuseringsn√łjagtighed. Ulemper – utilstr√¶kkelig beskyttelse af konverteren mod det ydre milj√ł. Dette er den mest almindelige variant af “plader” i den private boligsektor..

Satellit-tv: hvordan man uafhængigt monterer og konfigurerer udstyr

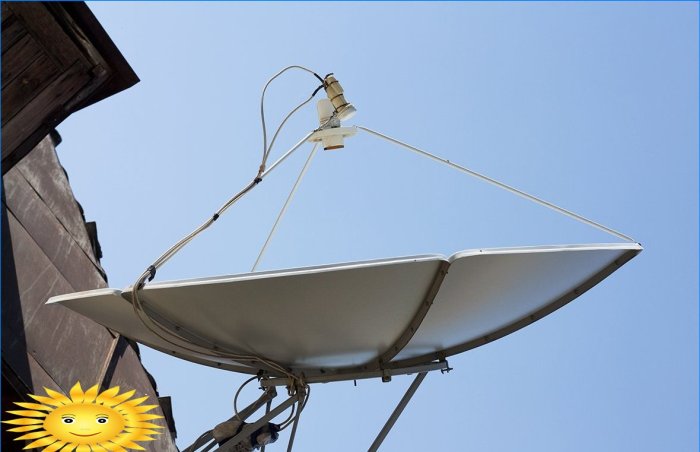

Direkte fokus parabol– her ligger fokus n√łjagtigt i midten. Diameteren af ‚Äč‚Äčspejlet p√• s√•danne strukturer varierer i omr√•det 0,9‚Äď4,7 meter. Installation kr√¶ver normalt en vandret underst√łtning. Fordele – sammenfoldelig design af spejlet, som ikke er af mindre betydning for store st√łrrelser. Af samme grund synes ulemper imidlertid i form af d√•rlig fokusering og som en konsekvens tab p√• op til 10% effektivitet. Denne type antenner kan betragtes som universal – de er designet til at modtage b√•de C og Ku-b√•nd signaler..

Satellit-tv: hvordan man uafhængigt monterer og konfigurerer udstyr

Opm√¶rksomhed! Satellitantenner er meget retningsbestemte enheder. Uanset design udf√łres installationen under hensyntagen til den obligatoriske orientering af enheden mod syd√łst, syd eller sydvest (afh√¶ngigt af den specifikke satellit). Med andre ord, installationen af ‚Äč‚Äčantennen skal udf√łres et sted, hvor d√¶kningen af ‚Äč‚Äčde angivne retninger er sikret (optimalt – alle tre).

Offsetantenner. Byg og installer

At samle en forskudt parabol er ikke s√• kompliceret, som det oprindeligt kan synes. Normalt komplet med en k√łbt enhed leveres detaljerede monteringsinstruktioner. Opgaven er at forbinde pladen til beslaget, samle drejemekanismen og installere antennekonverterholderen. Efter montering skal drejningsmekanismen sikre spejls bev√¶gelse med en vis indsats, b√•de lodret og vandret..

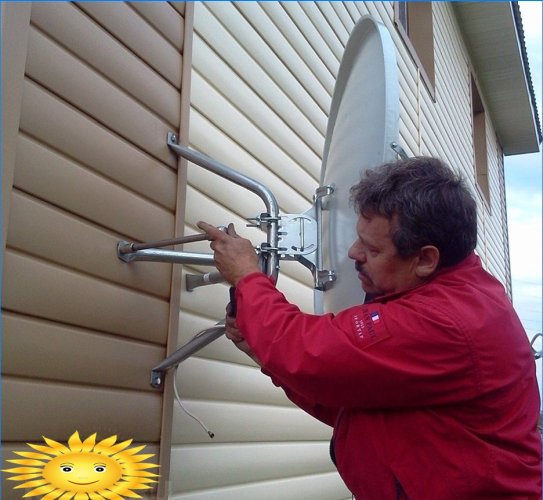

Strukturen leveres til installationsstedet og installeres p√• husets v√¶g. Tidligere skal du p√• v√¶ggen markere og lave flere huller til ankerboltene. Ankerbolte er installeret, antennebeslaget er tilsluttet. Derefter gjenst√•r det kun at fastg√łre selve konverteren p√• konverterholderen og tilslutte alt med et signalkabel i henhold til skemaet: antennekonverter – modtager – TV.

Satellit-tv: hvordan man uafhængigt monterer og konfigurerer udstyr

Direkte fokusantenner. Byg og installer

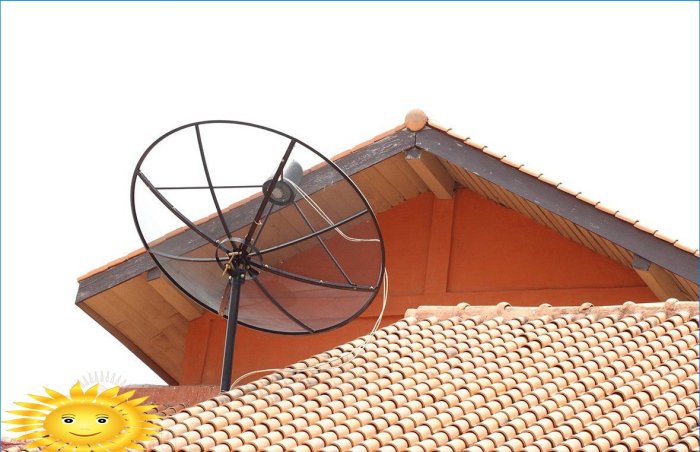

Proceduren til samling af en direkte fokusantenne er noget mere kompliceret end en forskudt en, men et s√•dant arbejde er ogs√• inden for mange af dem. Spejlet med antenner med direkte fokus er som regel sammenfoldelige, best√•r af flere segmenter, der danner en hel sk√•l. I tilf√¶lde af et privat hus samles pladen p√• jorden og stiger derefter op p√• taget. Da tagene i private huse overvejende er sl√•et op, bliver du n√łdt til at lave et specielt standplads.

Antennestand – som ekstraudstyr, en prototype af en trappe med en stigning, i betragtning af at satellitantenner med direkte fokus er monteret p√• en vandret overflade. Stativet er monteret p√• tagh√¶ldningen, og antennespejlet er allerede monteret p√• stativet sammen med underst√łttelsesbenet og justeringsmekanismen. Monteringsmuligheder p√• en stang p√• husets v√¶g er heller ikke udelukket, hvis de giver en uhindret retning af antennen til satellitten.

Opsætning af satellit-tv-antenne

Du kan starte tuning under f√łlgende forhold:

  • satellitten er valgt – overs√¶tter for tv-signalet;
  • pladsen foran antennespejlet er frit for signalet at passere;
  • TV-sk√¶rmen er tilg√¶ngelig til vurdering af tuneren eller assistenten til tuneren.

Satellit-tv: hvordan man uafhængigt monterer og konfigurerer udstyr

Valg af satellit

Listen over operative satellitter er bred nok. Brugerfunktionerne er naturligvis ret omfattende, men p√• samme tid er de begr√¶nset af satelliternes geostation√¶re bane. Alle satellitter er p√• himlen: syd√łst – syd – sydvest. I dette tilf√¶lde er satellitens st√łrste h√łjde i forhold til horisontlinjen n√łjagtigt i retning mod syd. Det vil sige, jo st√łrre afvigelse mod syd√łst eller sydvest, jo lavere er satellitterne placeret over horisonten..

Interessante tv-satellitter:

  • YAMAL 201 / 300K, orbital position – 90 ¬į E e. D√¶kning: hele Russlands territorium plus nabolande. √Öben adgang til popul√¶re C og Ku band center kanaler.
  • EUTELSAT 36A / 36B, orbital position – 36 ¬į E e. Mere end 150 kanaler fra kendte operat√łrer “NTV-Plus” og “Tricolor-TV”, inklusive kanaler, der udsendes i HDTV-format. De fleste af kanalerne betales, men der er ogs√• gratis kanaler.
  • HOT-FUGL 13B / 13C, orbital position – 13 ¬į E e. Et imponerende udvalg af kanaler, inklusive europ√¶iske. Der er betalte og gratis kanaler.
  • HORIZONS-2 / IS-15, orbital position – 85,2 ¬į E Grundlaget for udsendelsen er de betalte pakker “Continent TV” og “Telekarta TV”.

Listen forts√¶tter. Om √łnsket er information om satellitter altid tilg√¶ngelig p√• netv√¶rket.

Modtagelse af data til at dirigere antennen til satellitten

For at ops√¶tte en parabol, skal du have f√łlgende data:

  • v√¶rdien af ‚Äč‚Äčsatellitens kredsl√łbsposition
  • geografiske koordinater for antenneinstallationsstedet (terr√¶nkoordinater);
  • h√¶vevinkel for satellitten i forhold til antenneinstallationsstedet;
  • azimuthv√¶rdi.

Satellit-tv: hvordan man uafhængigt monterer og konfigurerer udstyr

Ved f√łrste √łjekast er det ganske vanskeligt. Men kun ved f√łrste √łjekast. Faktisk kan alle markerede data beregnes ved hj√¶lp af formlerne.

Beregning af l√łftevinkel:

  • F = arctan {[Cos (g2 – g1) x Cos (v) – 0,151] / sqrt (1 – Cos2 (g2 – g1) x Cos2 (v)]}

Beregning af azimutværdien:

  • –§ = 180 ¬į + arctan {tan (g2 – g1) / sin (v)}

Hvor: g2 – v√¶rdien af ‚Äč‚Äčomr√•dets l√¶ngdegrad, v – v√¶rdien af ‚Äč‚Äčomr√•dets breddegrad, g1 – v√¶rdien af ‚Äč‚Äčsatellitl√¶ngde.

Men hvis du har vanskeligheder med h√łjere matematik, er det bedre at bruge speciel software (for eksempel programmet Satellite Antenna Alignment) eller f√• beregningsdataene p√• specialiserede websteder.

Installation af antennen i den √łnskede position

S√• dataene modtages. Du kan begynde at indstille sk√•len i den √łnskede position og derefter foretage fine justeringer med fokus p√• billedkvaliteten p√• tv-sk√¶rmen. Orientering af enheden mod azimut udf√łres ved hj√¶lp af et kompas. Derefter indstilles en strengt lodret position af pladen. Den n√łjagtige lodrette del af disken kan opn√•s ved fx at fokusere p√• en loddelinje, der er installeret i n√¶rheden. Vi har allerede opn√•et v√¶rdien af ‚Äč‚Äčsatellith√łjde- vinklen – ved hj√¶lp af en almindelig gradskive skal du pr√łve at bringe antennen til denne v√¶rdi s√• n√łjagtigt som muligt ved at starte fra den imagin√¶re vandrette linje, der er dannet mellem konverterhovedets midtpunkt og antennespejlets midtpunkt.

Drej l√¶ngere langsomt sk√•len til h√łjre, venstre, mens du samtidig kontrollerer signalets udseende p√• tv-sk√¶rmen. Hvis signalet ikke vises, skal du √¶ndre elevationsvinklen med en eller to grader og gentage processen. N√•r der vises et signal, opn√•r de billedet i h√łjeste kvalitet og fastg√łr endelig sk√•lens placering.

Nogle funktioner ved installation af parabolantenner

Moderne parabol kan v√¶re udstyret med forskellige tilbeh√łr, hvis tilstedev√¶relse i h√łj grad letter ops√¶tningsprocessen, og sommetider beh√łver brugeren slet ikke at konfigurere udstyret. Blandt disse tilbeh√łr:

  • aktuatorer
  • moto-suspension
  • manipulatorer

SuperJack-aktuatorSuperJack-aktuator

F.eks. Giver SuperJack V-BOX II positioner fuld kontrol over parabolantenne gennem en rotationsmekanisme. Enhedens hukommelseschips indeholder omkring hundrede kredsl√łbspositioner af satellitter. Underst√łtter b√•de lokal kontroltilstand og kommandostyringstilstand, der kommer direkte fra satellitten.

Motorcykelophæng STERK SRT DM2100STERK SRT DM2100 DiSEqC

Moto-oph√¶ng eller drejelig motor. Et eksempel p√• en s√•dan enhed er Strong DM2100 DiSEqC-systemet, som er i stand til at spore satellitter placeret fra 30 ¬į vest til 90 ¬į √łstlig l√¶ngde. Systemet har ogs√• forprogrammerede installationsdata til over tyve popul√¶re satellitter. Det er sandt, at denne suspension kun kan bruges med parabolantenner med en diameter p√• h√łjst 1,2 meter. Arbejder med modtagere via DiSEqC 1.2-protokollen.

Satellit-tv. Sådan monteres og konfigureres udstyr uafhængigtLynbeskyttelse Dr. HD

Som ethvert antennesystem har satellitten også brug for lynbeskyttelse. Alt er ganske enkelt her. Der er specielle kompakte billige enheder som Dr. HD / Prof GC-862BL, som pålideligt beskytter ikke kun antennen, men alt udstyret som helhed..
