DIY vandopvarmning

Indholdet af artiklen

• Opvarmning som en nødvendighed
• Sådan beregnes opvarmning
• Vandvarme derhjemme
• Hvad du skal vide, inden du opretter opvarmning af varmt vand
• Sådan vælges det optimale vandopvarmningsskema
• Installationsprocedure for et vandvarmesystem
• Varetægtsfængslet

I denne artikel: hvordan varmesystemer fungerer; hvordan man beregner boligopvarmning; vandopvarmning – fordele og ulemper; muligheder for opvarmning af bygningsvand; hvordan man vælger den bedste opvarmningsordning; elementer i vandvarmeanlægget, proceduren og reglerne for deres installation.

Forestil dig januar i troperne – en blød brise blæser en bungalow gennemtrængelig for alle lokale vinde, lyden af ​​bølger, der ruller ud på sandstranden er beroligende … Fred og varme, fred og ingen bekymringer om opvarmning i januar-kulden – alt dette er meget godt og endda vidunderligt, bare ikke der er vi nu, ikke i den ækvatoriale del af Jorden. Derfor fejer vi “tropiske” fantasier til side og bekymrer os for de kommende svære frost. Mens husholdningerne i lejlighederne afskærer opvarmningsnetværkets telefoner, som er meget interesserede i, hvornår fyringssæsonen begynder, bør ejere af private huse bekymre sig om opvarmning.

Opvarmning som en nødvendighed

Et uforanderligt aksiom – ethvert sted, hvor mennesker bor eller arbejder, skal opvarmes i den kolde sæson. Den klassiske og ældgamle opvarmningsmetode – pejs eller komfur – er ineffektiv i dag, fordi lokalernes dimensioner vokser, og der er ikke nok komfurvarme. Blandt de “arbejdsmuligheder” til opvarmning af hus skelnes elektrisk, luft og vand, afhængigt af kilden til termisk energi kan opvarmning være elektrisk, gas eller fast brændstof.

Det mest kostbare set ud fra tegnebogen er opvarmning med brug af elektricitet, hvad enten det er infrarøde varmeapparater eller systemer til opvarmning af kølevæsken med varmeelementer. Derudover kræver elektrisk opvarmning en garanteret og uafbrudt forsyning af elektricitet, hvilket i princippet er umuligt, derfor bruges den kun som en backupopvarmningsmulighed, og den vigtigste er bygget på en af ​​de brændbare energikilder.

Det klassisk konstruerede varmesystem består af en varmekedel tilsluttet radiatorledninger. Kølevæsken opvarmet i kedlen – det kan være luft, damp, vand eller frostvæske – kommer ind i radiatorledningerne og radiatorerne, afgiver varme til luften i de opvarmede rum, og vender derefter tilbage til kedlen til genopvarmning og ind i varmekanalerne.

Sådan beregnes opvarmning

Opvarmningsbehov afhænger direkte af varmetab gennem vægge, gulve og lofter, gennem dør- og vindueåbninger – når man beregner effekten af ​​en varmekedel, skal man finde ud af, hvad varmetabet i konstruktions- og efterbehandlingsmaterialer, som dette hus er oprettet fra. Indtil efteråret 2003 blev den termiske beskyttelse af bygninger i Den Russiske Føderation designet efter SNiP II-3-79 *, SNiP 23-02-2003 standarder blev indført i efteråret – studer dem og lav en beregning i forhold til din klimazone.

I større grad undslipper varme gennem de ydre vægge med næsten hele sit område i kontakt med den ydre atmosfære, varmetabet øges med en stigning i temperaturforskellen mellem indvendig (indendørs) og udvendig (udendørs) – den normale indre temperatur er som regel bestemt til 20 ^omMed varme kombineres det med den højeste negative temperatur i den kolde sæson i det givne område.

For eksempel ved -30 ^omMed det gennemsnitlige varmetab på væggene, afhængigt af deres byggematerialer, vil være som følger:

• mursten, 670 mm tyk (2,5 mursten), pudset indefra – 89 W / m²;
• mursten, 540 mm tyk (2 mursten), pudset indefra – 104 W / m²;
• hakket, 250 mm tyk, hylsteret indefra – 70 W / m²;
• fra en stang, 180 mm tyk, hylsteret indefra – 89 W / m²;
• fra en stang, 100 mm tyk, hylsteret indefra – 101 W / m²;
• ramme, 200 mm tyk, fyldt med ekspanderet ler – 71 W / m²;
• skumbeton, 200 mm tyk, pudset indefra – 105 W / m².

Gennemsnitligt varmetab af lukkede strukturer ved -30 ^omFRA:

• tret loftsgulv – 35 W / m²;
• kælder trægulv (etage over kælderen) – 26 W / m²;
• trædøre, dobbelt uden isoleringslag – 234 W / m²;
• vinduer i en dobbelt træramme – 135 W / m².

Varmetabet på en dobbeltglaseret enhed vil være lavere med en større indvendig spalte mellem brillerne, og fylde mellemglasrummet med en inert gas (for eksempel argon), hvis den ydre overflade af det ydre glas er dækket med en speciel belægning til termisk beskyttelse.

For at beregne varmetabet er det nødvendigt at beregne det nøjagtige areal af de udvendige (ende) vægge, gulv, loft, vindue og dørlofter, multiplicere med varmetabet med m² deres bestanddele og opsummer derefter resultaterne.

Vandvarme derhjemme

Hvis i Europa og Nordamerika er luftopvarmning mest populær, er der i Rusland utvivlsomt lederskab bag vandopvarmning – rørets lille diameter, vandets høje varmekapacitet, effektiv skabelse og vedligeholdelse af det krævede temperaturregime i opvarmede rum. Der er imidlertid også ulemper – installation af et rørledningssystem til vandopvarmning kan ikke udføres uden den efterfølgende eftersyn af selve lokalerne, konstant opvarmning af kølevæsken (oftest vand) i varmesystemet er påkrævet.

Og ve de boligejere, der efter at have glemt at dræne vandet fra varme-rørene om vinteren forlade deres hus i lang tid og efterlade varmtvandsvarmesystemet ved lave temperaturer – når han vender tilbage, bliver han nødt til at løse opvarmningsproblemet praktisk talt fra bunden, fordi det meste af rørledningen vil blive beskadiget. Men – selv dræning af vand fra metalvarmerør er det umuligt at befri systemet for metalkorrosion, fordi tilstedeværelsen af ​​luft vil fremskynde korrosionsprocesserne markant.

Hvad du skal vide, inden du opretter opvarmning af varmt vand

Dets integrerede elementer: en kedel til opvarmning af opvarmningsvandet; rør, der leverer varmt vand til radiatorer med en diameter på 19-65 mm; støbejern, stål eller aluminium radiatorer; ekspansionstank kapacitet i gennemsnit 30 l.

Konstruktionen eller ellers diagrammet for vandvarmesystemet kan være:

• et eller to-rør, afhængigt af forbindelsen mellem radiatorerne og forsyningsstigterne;
• med lodrette eller vandrette stigerør;
• top eller bund ledning, afhængigt af placeringen af ​​forsyningsrørledningen;
• blind vej eller med en forbipasserende motorvej.

I et en-rørssystem er der ingen returstiger, og kølet vand fra radiatorerne strømmer tilbage til forsyningsstigerne. Vandtemperaturen i radiatorerne i de nederste etager har derfor en lavere temperatur end i de højere placerede varmeindretninger, hvilket kræver installation af radiatorer med et stort antal sektioner i de nederste etager..

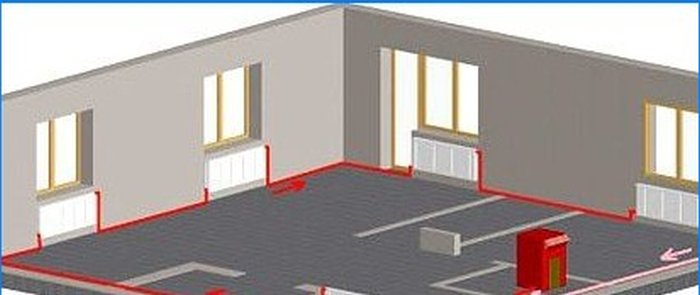

Et rørsystem

Vandcirkulationen i opvarmningsanordninger og stigerør i et-rørssystemer opstår på grund af temperaturforskellen, mens opvarmning kan organiseres på to måder: ved at justere vandforsyningen til de øverste varme radiatorer, så det meste af det strømmer gennem stigerøret til de nederste etager; varmt vand passerer sekventielt gennem radiatorerne på hver etage, startende fra den øverste; i denne gennemstrømningsopvarmningsmetode kommer kun kølet vand ind i radiatorerne i de nederste etager. Det skal bemærkes, at den anden metode er desto mere ineffektiv, da den ikke tillader installation af ventiler foran radiatorerne, fordi Hvis du lukker en af ​​dem, stopper cirkulationen af ​​vand i varmesystemet fuldstændigt.

På trods af de åbenlyse ulemper, herunder den obligatoriske øvre fordeling af forsyningsstigterne, dvs. behovet for en loftsplads, en-rørs vandvarmesystemer er billigere (mindre rørforbrug end to-rør) og har et æstetisk udseende.

I henhold til stigerørernes position – vandret eller lodret – er den første mulighed mere økonomisk, hvor radiatorerne på en etage er forbundet til en vandret stigning. Sammenlignet med lodrette stigerør, hvortil radiatorer i forskellige gulve er forbundet, er vandrette stigerør lettere at installere, og der forbruges mindre rør. Under drift i vandrette stigerør er dannelsen af ​​mange luftlåse imidlertid uundgåelig..

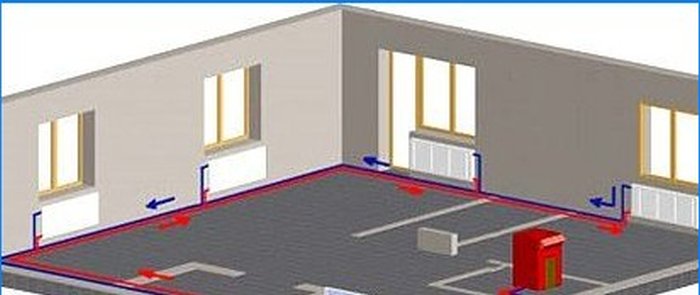

To-rør-system

De øvre og nedre rørlayouts adskiller sig i metoden til at forsyne kølevæsken til radiatorerne på gulve: i den første version strømmer varmt vand fra kedlen gennem en lodret stigning til loftet og kun derfra gennem stigerørene, der leverer det til radiatorerne; i den anden version kølemiddel straks, dvs. fra kælderen, rettet langs fordelende stigerør. Med en af ​​de to ledningsindstillinger skal du kun installere ekspansionsbeholderen på loftet, på det højeste punkt på varmesystemet.

I dødvandsopvarmningskredsløb har ringene dannet af rørene, hvori kølemidlet cirkulerer, forskellige lineære længder – den længste cirkulationsring går langs stigerøret placeret længst væk fra kedlen, og den korte cirkulationsring løber langs stigerøret, der starter nær kedlen. Tilknyttede cirkulationsledninger i varmesystemer har lige lange længder af ringe dannet af rør og radiatorer, så modstanden i dem er relativt den samme. Systemer med cirkulerende vandcirkulation er lettere at konfigurere, fordi praktisk talt lige betingelser er indstillet i stigerør og radiatorer, der danner dem. Drift af sådanne varmesystemer kræver imidlertid tvungen pumpecirkulation, og strømningshastigheden for rør under deres konstruktion vil være højere.

Sådan vælges det optimale vandopvarmningsskema

Først og fremmest, lad os betinget opdele private huse i tre typer:

• Type I, hus i en etage, stejlt tag, med eller uden kælder;
• Type II, hus i en etage, fladt tag, med eller uden en kælder;
• Type III, et hus i flere etager (fra to), taget er både fladt og stejlt, der er en kælder.

I huse af type I er varmesystemer med lodrette stigerør optimale, da det med vandret fordeling er umuligt at organisere opvarmning af loftet under et stejlt tag. Uanset tilstedeværelsen eller fraværet af en kælder er et to-rørs vandopvarmningssystem med naturlig cirkulation af vand, top- eller bundledninger egnet til sådanne huse. Hvis huset ikke har en kælder, er kedlen monteret i stueetagen, og ledning af systemet kan kun være på toppen.

Huse af type II, hvor der er eller ikke har en kælder, er bedst udstyret med et vandret varmesystem med installation af en kedel i kælderen, hvis sidstnævnte er tilgængelig. I betragtning af skorstenens sædvanligvis lave højde i sådanne huse (højst 6 m) vil valget af en kedel med gas- eller flydende brændstof være det rigtige..

For bygninger med flere etager af type III vil et to-rørssystem med vandopvarmning med lodrette stigerør være optimalt, mens ledningerne kan være både øvre og nedre. Alternativt, og for økonomiens skyld, i huse fra to etager, kan du arrangere et en-rørs varmesystem, fordi i det vil tyngdekraften for radiatorerne på underetagen være højere end to-røret, men temperaturen på kølevæsken er meget lavere. Forlad øjeblikkelig ideen om et varmesystem med en vandret position af forsyningsrørene – med det i huse af type III vil det ikke være muligt at varme alle værelser med høj kvalitet. Lodrette stigere giver naturlig cirkulation af kølevæsken i systemet, og skorstens betydelige længde (over 10 m) giver mulighed for anvendelse af en varmekedel på ethvert brændstof.

Installationsprocedure for et vandvarmesystem

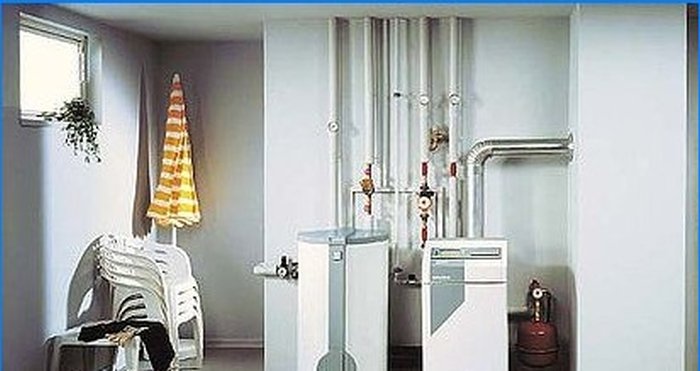

Vandvarmeanlægget er planlagt fra placeringen af ​​dets hovedelement – varmekedlen, det skal installeres inden den endelige planlægning af rørsystemet. Til kedlen støbes i overensstemmelse med dets nederste plan en betonpiedestal med en højde på 40-50 mm, som kan erstattes med en jernplade, hvorpå der lægges en asbestplade. Efter installation på en piedestal forbinder vi kedlen til skorstenkanalen og dækker revnerne i krydset med ler (brug ikke cementmørtel, det vil revne under drift af kedlen!).

Vigtig:Der kræves ventilation i fyrrummet, tvungen eller naturlig! Det vil være praktisk at udstyre ventilationshullet med en gitter til regulering af luftstrømmen.

Vigtig: rørsystemet i varmekedlen (indføring af hovedrør i den) udføres udelukkende med metalrør, uanset type kedel! Først efter, i nogen afstand fra kedlen, kan rørledningen føres med metal-plastikrør, men input til kedlen kan kun udføres med metalrør.

Vigtig:diameteren på rørene, der indføres i varmekedlen, skal være identisk med kedeludgangens diameter – det er strengt forbudt at bruge adaptere!

Vigtig:trods sandheden i udsagnet om, at varmekedlen skal installeres i en kælder, gælder denne erklæring ikke for en gasfyret kedel – det er forbudt at installere en gaskedel i en kælder i henhold til brandsikkerhedsbestemmelser!

Når vi har besluttet at installere placeringen af ​​varmekedlen og installere den, fortsætter vi med at tegne varmekabeldiagrammet – overvej nøje placeringen af ​​stigerørene, kølevæsketilførselsrørene og radiatorernes position. Sidstnævnte skal placeres under vindueåbningerne – den stigende strøm af varm luft opvarmer planet af det indre glas og ramme og forhindrer, at dugpunktet skifter og tåger. Bemærk, at jo flere bøjninger og sektioner varmesystemet indeholder, jo værre cirkulerer kølevæsken i det. Ved planlægning af æglægningsplanen er det nødvendigt at placere varmekedlen så lavt som muligt i forhold til det horisontale centrum af radiatorerne – vand cirkulerer i systemet på grund af forskellen i dens specifikke tyngdekraft mellem den afkølede i rørledningen / radiatorerne og mellem den, der leveres gennem hovedstigningen fra varmekedlen.

Rørets tværsnit og det materiale, som de er lavet fra, vælges i overensstemmelse med det beløb, der er afsat til oprettelse af opvarmning (rør kan være stål, galvaniseret, metal-plast og kobber) og den samlede længde af varmekredsen – jo større tværsnit af hovedrørene i systemet, jo lettere og hurtigere bliver det kølevæsken bevæger sig gennem dem. Diameteren på det vigtigste hovedrør, der er forbundet til varmekedlen, må ikke være mindre end: til stål, galvaniserede eller kobberrør – 22 mm; metal-plast – 26 mm. Fordelingsrør skal have en mindre diameter end diameteren til hovedstigerøret. Det er bedre ikke at bruge polypropylenrør – de bøjes, når de er lagt vandret i en afstand af 5 m, mere end to varmeadiatorer kan ikke tilsluttes dem. Ved placering af rørledningen skal skråninger indstilles i drænets retning – 5 mm for hver løbende meter af rørledningen.

Før installationen påbegyndes på nettet, der leverer radiatorerne, på det højeste punkt i varmesystemet (minimumshøjden til kedlen er 3 m lodret), installeres en ekspansionsbeholder med eller uden en overløbsledning (afhængigt af tankens design). Ekspansionsbeholdere til vandvarmesystemer kan være åbne eller lukkede. Udformningen af ​​den første type svarer udad som en gryde, i hvilken bunden er indsat et lille rør, forbundet til varmekredsen, et rør skæres ind i det fra siden, forbundet med overløbsledningen. For eksempel med et samlet opvarmningsareal på ca. 100 m² en åben ekspansionsbeholder med en kapacitet på 30 liter er tilstrækkelig.

Ekspansionsbeholderen af ​​en lukket type, kaldet en ekspansomat, har formen af ​​en oval eller en kugle og er inddelt fra indersiden i to dele – for væske og for luft. Adskillelsesmembranen er fleksibel, og når vandtrykket stiger, bøjes det og presser luft gennem ventilen installeret i luftsektionen i ekspansionsbeholderen, når trykket falder, vender det tilbage til sin oprindelige position, mens luften pumpes tilbage gennem ventilen. I modsætning til åben udvidelsestanke kan den lukkede type installeres i enhver del af varmesystemet, oftest monteres den nær varmekedlen efter sikkerhedsgruppen.

Foran den lukkede ekspansionsbeholder er det nødvendigt at installere en konsollsikkerhedsgruppe til varmekedlen, der inkluderer en automatisk luftudluftning udstyret med en afstandsventil, en sikkerhedsventil og en trykmåler. Dette sæt sikringer vil omgående reagere på en stigning i trykket i systemet til en kritisk en nulstille det ved at frigive overskuddet gennem luftudluftningsventilerne.

Det næste trin er installationen af ​​rørledningen før, mellem og efter radiatorerne samt installationen af ​​selve radiatorerne. Alt er relativt enkelt her – røret bringes ud til radiatorens position, radiatoren er installeret, indgange og udgange er forbundet henholdsvis, så føres røret til positionen for den næste radiator, hvor alle operationer gentages. Under driften af ​​varmesystemet vil det være specielt praktisk, hvis hver radiator er udstyret med en hane, der giver dig mulighed for at fjerne luftstop i dette varmeafsnit. Når man lægger en linje med radiatorer, er det vigtigt at undgå dannelse af skarpe hjørner på røret – alle nødvendige hjørner skal være så brede som muligt.

På det sidste trin lukkes varmekredsen, hvor det startede – i varmekedlen. Når man kommer ind i kedlen, installeres et filter og om nødvendigt en tvungen cirkulationspumpe (filteret installeres før pumpen).

Vigtig: når som helst, men det laveste punkt på varmesystemet, er det nødvendigt at arrangere en enhed til dræning og fyldning af kølevæsken – i tilfælde af reparationsarbejde eller når varmesystemet er lukket, vil det være nødvendigt at dræne vand.

Den første opstart af varmekedlen efter færdiggørelsen af ​​installationen af ​​varmesystemet bør kun udføres i nærværelse af en varmespecialist – en rigtig, og ikke en “erfaren” nabo eller arbejdskollega.

Varetægtsfængslet

Hvorvidt man skal varme gaden eller ej, er en privat sag for enhver husejer. I betragtning af de stadigt stigende priser på energiressourcer bliver denne besættelse mere og mere kostbar – er det ikke lettere at tiltrække specialister eller bruge din tid til varmeisolering i dit hjem? Termisk isolering af endervæggene med ekstruderet polystyrenskum udefra eller mineraluld fra indersiden med eliminering eller i det mindste minimering af antallet af “kolde broer” vil reducere varmetabet til tider – du vil føle denne besparelse på din egen tegnebog. Og lad solen overtage opvarmningen af ​​gaden …
