Design og installation af vandforsyning og varmesystemer til et hus lavet af kobberrør

Indholdet af artiklen



Kobberrør har unikke ydeevneegenskaber og er stadig den bedste mulighed for at lÌgge intern kommunikation i huset. I dette materiale vil vi overveje principperne og reglerne for installation af et vandforsyningssystem og et varmesystem lavet af kobberrør for at bruge et sü dyre materiale med maksimal effektivitet.

Design og installation af vandforsyning og varmesystemer til et hus lavet af kobberrør

Hvis konstruktionsestimatet tillader brug af kobberrør, vil dette vÌre den bedste mulighed for vandforsyning og isÌr til opvarmning. Deres fordele inkluderer:

  • modstand mod pludselige ĂŚndringer i temperatur mod mulig frysning af vand i rør;
  • tĂĽler let højt netvĂŚrkstryk og endda vandhammer;
  • modstand mod klor i vand;
  • lav ruhed – minimal hydraulisk modstand og reduceret dannelse af kalkaflejringer;
  • bakteriostatisk – bakterier vokser ikke i kobberrør;
  • høj ĂŚstetik for ekstern ledning.

Design og installation af vandforsyning og varmesystemer til et hus lavet af kobberrør

Normative dokumenter til udvikling af projektet og distribution af vandforsyning og opvarmning fra kobberrør

Ud over de grundlæggende tilstandsstandarder for design og installation af varme- og vandforsyningssystemer er der udviklet specialiserede forskriftsdokumenter om udførelsen af ​​arbejde fra kobberrør:

  • SP 40-108-2004;
  • STO NP “AVOK” 6.3.1-2007.

I dokumenterne kan du finde krav til den kemiske sammensÌtning og sortiment af rør, til sammensÌtning af vand, anbefalinger, tabeller og nomogrammer til hydraulisk beregning, beregning af ekspansionsfuger og fastgørelsesanordninger, krav til tilslutninger og installation, sammensÌtninger af sÌlgere, anbefalinger til korrosionsbeskyttelse, hydrauliske testtilstande, reparationsanbefalinger.

Kobberrør beregnet til opvarmning og ledning i vandforsyning skal fremstilles i overensstemmelse med GOST R 52318-2005.

Design og installation af vandforsyning og varmesystemer til et hus lavet af kobberrør

Sikkerhedsforanstaltninger og begrĂŚnsninger for brug

Som en sikkerhedsforanstaltning mod vandstrømme (kobber er en fremragende leder) og ekstern korrosion med skjult installation, tilrüdes det at bruge kobberrør i en beskyttende polymerkappe.

Brug af blysĂŚlgere i drikkepipeline er forbudt, da bly er et giftigt stof. NĂĽr du tilslutter rørledninger ved lodning med flux, skal du, før du bruger vand til mad, skylle systemet med det “første” vand til husholdningsbrug.

Design og installation af vandforsyning og varmesystemer til et hus lavet af kobberrør

NĂĽr man forbinder kobberrør til aluminiumsudstyr, anbefales det at adskille dem med et dielektrisk indsats – for eksempel en polypropylenbeslag for at undgĂĽ dannelse af et galvanisk par og som følge heraf elektrokemisk korrosion. Messing, bronze eller korrosionsbestandigt stĂĽlbeslag er ogsĂĽ acceptabelt. Det tilrĂĽdes at bruge kobber, bimetalliske radiatorer og blandebatterier samt produkter, der allerede er forberedt af producenten til installation med en kobberrørledning..

Design og installation af vandforsyning og varmesystemer til et hus lavet af kobberrør

NĂĽr du bruger stĂĽl- og kobberelementer i det samme system, tilrĂĽdes det at installere stĂĽlelementer tidligere i vandstrømmen: for eksempel stigerøret er stĂĽl, kablet er kobber. Hvis dette ikke er muligt, er det nødvendigt at bruge magnesium spacer-produkter – passive anoder (bruges hovedsageligt i industrien). I større grad gĂŚlder dette galvaniseret stĂĽl.

Aktiviteten af ​​reaktionen mellem metaller afhĂŚnger af koncentrationen af ​​ilt i vandet: jo mere det er, jo hurtigere er reaktionshastigheden. Hvis husets vandforsyning er autonom, og der er luftning i vandbehandlingssystemet (til deferriering), skal dette tages i betragtning, nĂĽr rørledningerne er afsluttet. Du skal heller ikke unødigt tømme alt vandet fra systemerne – dette vil forkorte deres levetid..

Bord. Galvanisk kompatibilitet: “+” – det er muligt “-” – det er umuligt, “P” – tilslutning er kun tilladt gennem lodning

Metal StĂĽl Aluminium duralumin Kobber Messing Bronze Chrom Nikkel Zink Tin Lodde PIC
StĂĽl + + + + + + + +
Aluminium + + + + + P P
duralumin + + + + + P P
Kobber + + + + + P P
Messing + + + + + P P
Bronze + + + + + P P
Chrom + + + + + + + + + P P
Nikkel + + + + + + + P P
Zink + + + + + + + +
Tin + P P P P P P P + + +
Lodde PIC + P P P P P P P + + +

De vigtigste ordninger med vandforsyning og opvarmning fra kobberrør

Diagrammerne for rørledninger lavet af forskellige materialer adskiller sig lidt. Overvej systemernes vigtigste konturer under hensyntagen til det anvendte materiales egenskaber.

Vandforsyning: diagrammer og ledninger

Trykhovedet og lagerforsyningssystemerne er grundlæggende forskellige. Valg af system afhænger af kilden (hoved eller autonom), gennemsnitlige daglige og maksimale strømningshastigheder og karakteristika for VVS-udstyr. Opbevaringssystemet er kendetegnet ved tilstedeværelsen af ​​en opbevaringstank installeret på systemets højeste punkt: jo højere tank, jo mere tryk kan det skabe.

Design og installation af vandforsyning og varmesystemer til et hus lavet af kobberrør Muligheder for at organisere vandforsyning til et privat hus. 1. En brønd med en pumpestation. 2. Brønd og udvendigt tryktürn. 3. Centraliseret vandforsyning. 4. Brønd og intern akkumulator (fri strømkredsløb)

Hvis varmtvandsforsyningen i huset er centraliseret, kan ledningen omkring huset vÌre en- og to-rør. I modsÌtning til et blindspÌndingsforsyningssystem med koldt vand er vandet konstant i bevÌgelse, hvilket giver en tilstrÌkkelig temperatur til enhver tid pü dagen.

Design og installation af vandforsyning og varmesystemer til et hus lavet af kobberrør

I fravĂŚr af en hovedforsyning organiseres varmt vandforsyning til huset ved hjĂŚlp af en opbevaring eller øjeblikkelig vandvarmer, autonom – elektrisk eller indirekte opvarmning – indbygget i kedelkredsen.

Nedenfor er nogle typiske ordninger med varmt vandforsyning.

Design og installation af vandforsyning og varmesystemer til et hus lavet af kobberrør Organisering af varmt vandforsyning. 1. To-rør. 2. En-rør med recirkulation

Af typen ledninger er der en sondring mellem tee (serie) og samler (parallelle) systemer. Teesystemet er kendetegnet ved lave (relativt) omkostninger og nem installation, men det er kun egnet til huse med et lille antal vandindtagspunkter. Hvis en blander derudover mislykkes, skal vandet vĂŚre lukket i hele huset..

Design og installation af vandforsyning og varmesystemer til et hus lavet af kobberrør 1. Te-ledninger. 2. Samlerledninger (stjerne)

Opsamlingssystemet (bjĂŚlke) er mere kompliceret og dyrere, men det er ideelt til et stort hus uden at komplicere nogen under drift:

  • en sĂĽdan ordning sikrer stabilt vandtryk og temperatur, uanset antallet af tapper, der er tĂŚndt pĂĽ samme tid;
  • enhver af blanderne kan slukkes autonomt;
  • systemet er tilgĂŚngeligt til montering af nye “bjĂŚlker” om nødvendigt;
  • justering af hele systemet koncentreres et sted: pĂĽ samleren.

Opsamlerkredsløbet er mere materialintensivt, hvilket i betragtning af prisen pü kobberrør betyder noget.

Nedenfor er eksempler pü fordeling af koldt og varmt vand i henhold til opsamlingskredsløbet til to badevÌrelser og et køkken.

Design og installation af vandforsyning og varmesystemer til et hus lavet af kobberrør

Design og installation af vandforsyning og varmesystemer til et hus lavet af kobberrør

Design og installation af vandforsyning og varmesystemer til et hus lavet af kobberrør

Opvarmning fra kobberrør

Som med andre materialer kan opvarmning, der samles fra kobberrør, vÌre tyngdekraft og tvinges. Tyngdekraftssystemet er arrangeret i en-, to-etagers huse, arbejder pü grund af tyngdekraften, Ìndringer i kølevÌskets tÌthed under opvarmning og afkøling. Til normal drift af et system med naturlig cirkulation vÌlges rør med den største mulige diameter for at reducere hydrodynamisk modstand.

Design og installation af vandforsyning og varmesystemer til et hus lavet af kobberrør Opvarmning med naturlig cirkulation. 1. Kedel. 2. Ekspansionsbeholder. 3. Radiatorer

Det tvungne system inkluderer en pumpe, der pumper kølevÌsken gennem rørene, hvilket skaber overskydende tryk og hoved. Rør kan vÌlges med en mindre diameter og for at kompensere for den øgede modstand pü grund af det høje hoved pü cirkulationspumpen. I betragtning af prisen pü kobber synes den anden mulighed at vÌre mere attraktiv med hensyn til de samlede omkostninger.

Design og installation af vandforsyning og varmesystemer til et hus lavet af kobberrør Opvarmning med tvungen cirkulation. A. Kabler med et rør. B. Ledninger med to rør. 1. Kedel. 2. Sikkerhedsgruppe. 3. Ekspansionsbeholder af membrantype. 4. Cirkulationspumpe. 5. Radiator

Efter ledningsart skelnes et og to-rør-systemer grundlÌggende, som hver har sine egne designmuligheder.

Den største fordel ved kobberrør i forhold til metalplast, der nu er udbredt, manifesteres i ledninger med enkelt rør. Kobber gør det muligt at sekventielt montere en lang rÌkke af radiatorer: mere end 5-10 stykker. Kølemidlet kan om ønsket opvarmes til den tilladte 150 ° C, derfor vil vandtemperaturen, selv i den sidste, i kørselsretningen vÌre høj nok, og opretholde den rette kraft i kroppen.

Design og installation af vandforsyning og varmesystemer til et hus lavet af kobberrør

To-rørsskemaet kan være: passering (Tichelman-sløjfe), blindgang (skulder) eller bjælke (samler). Der er ingen entydig leder blandt systemerne, det er nødvendigt at overveje brugen af ​​et eller andet skema individuelt, selvom bygherrer i de fleste tilfælde foretrækker en bestående ordning.

Design og installation af vandforsyning og varmesystemer til et hus lavet af kobberrør 1. Tichelmans loop. 2. Kabelføring eller skulderledning

Design og installation af vandforsyning og varmesystemer til et hus lavet af kobberrør Kabler til opvarmning af samler

Ved installation af gulvvarme giver kobberrør god temperatur ensartethed, er meget pülidelige, holdbare og kan lÌgges uden fittings, udelukkende ved bøjning i henhold til et af følgende skemaer:

  • spiralformet;
  • slange;
  • dobbelt slange.

Dobbelt slange giver den bedste temperatur ensartethed over det opvarmede omrĂĽde.

Design og installation af vandforsyning og varmesystemer til et hus lavet af kobberrør 1. Slange. 2. Dobbelt slange. 3. Dobbelt helix

For at levere gulvvarme kan der tildeles et separat kedelkredsløb, eller ledningerne installeres pü returledningen ved en lav temperatur pü kølemidlet.

Rüd! Ved montering af gulvvarme skal screed først anvendes efter test.

VÌrktøj og rørinstallation

Efter at have udviklet projektet skal du forberede de nødvendige vÌrktøjer og materialer, udføre installation i overensstemmelse med forskriftsdokumenter og udføre hydraulisk test.

VÌrktøjer og materialer

Mange velkendte virksomheder fremstiller specialiserede vÌrktøjer og fittings til installation af kobberrør.

De mest berømte er:

  • REMS, Tyskland;
  • Viega, Tyskland;
  • Rothenberger, Tyskland;
  • Virax, Frankrig.

For at skĂŚre de mĂĽlte sektioner af rørledningen har du brug for en rørskĂŚrer (til tyndvĂŚggede produkter) eller en bĂĽndsav til metal (til tykvĂŚggede produkter). Kalibratoren er designet til afgratning og forstørrelse af diameteren pĂĽ et tyndvĂŚgget rør til fittings. I nogle tilfĂŚlde krĂŚves et reamer- og fakkelvĂŚrktøj i stedet for en kalibrator. For at bøje rør har du brug for en rørbøjning – fjeder, tvĂŚrbue eller andet design, der forsigtigt bøjer tyndvĂŚggede sektioner af kobberrørledning.

Design og installation af vandforsyning og varmesystemer til et hus lavet af kobberrør 1. Manuel rørbender med elektrisk drev. 2. Hydraulisk manuel rørbender. 3. Spiral til bøjning af kobberrør

For forskellige typer forbindelser har du muligvis brug for:

  • en brĂŚnder med en cylinder og en børste til flux til lodning;
  • crimp tilslutningstang.

RĂĽd! VĂŚlg brĂŚndere med piezo-antĂŚndelse – en meget praktisk funktion.

For kobberrør er der et specielt vĂŚrktøj – en skrĂĽning. Med dens hjĂŚlp dannes bøjninger af selve rørets materiale, hvilket reducerer omkostningerne til beslag.

Design og installation af vandforsyning og varmesystemer til et hus lavet af kobberrør

Du har muligvis ogsü brug af skruenøgler (specielt til gevindforbindelser), en fil, fint sandpapir eller en polymer rü vaskeklud.

De krĂŚvede materialer afhĂŚnger af forbindelsestypen:

  • fittings – til lodning, krympning, gevindforbindelse;
  • lodning og flux til lodning;
  • fum tape til gevindforbindelser.

Design og installation af vandforsyning og varmesystemer til et hus lavet af kobberrør

Metoder til tilslutning af kobberrør

Loddetilslutninger og crimpforbindelser er tilgÌngelige til tynde vÌgrør. Tykkede vÌgge monteres ved hjÌlp af komprimering og gevindbeslag samt flangeforbindelser (for store diametre bruges de sjÌldent i private huse). Kobber kan ogsü svejses, men denne metode er kun tilgÌngelig for fagfolk, sü det vil ikke blive overvejet yderligere.

lodning

Til installation af tekniske ingeniørsystemer er det tilstrÌkkeligt at udføre blød lodning ved temperaturer op til 250 ° C. Lodning med hürdt lodde, selvom det danner en stÌrkere forbindelse, udføres ved temperaturer op til 730 ° C, krÌver dyrere vÌrktøjer, lodning og en højere kvalifikation for hündvÌrkeren. Denne type forbindelse krÌves til køling og klimateknologi, hvor der skabes et betydeligt arbejdstryk inde i rørledningen..

Design og installation af vandforsyning og varmesystemer til et hus lavet af kobberrør

Specielle kobberbeslag er nødvendige for at lodde rørledningen. Det er ogsü muligt at reducere antallet af loddefittings pü grund af dannelse af bøjninger fra selve rørets materiale..

Nedenfor er et diagram over at skabe en bøjning pü et kobberrør ved hjÌlp af ekstruderingsmetoden uden at bruge en tee..

Design og installation af vandforsyning og varmesystemer til et hus lavet af kobberrør

Et hul med en diameter på 2,3 s mindre end diameteren af ​​indløbsrøret skæres i røret, hvor s er vægtykkelsen. Klokkens arbejdsstang indsættes i hullet, og derefter tændes drevet, og siderøret fjernes. Denne metode fungerer kun fint til bløde kobberrør. Om nødvendigt udglødes faste rør foreløbigt på det sted, hvor svingen er dannet.

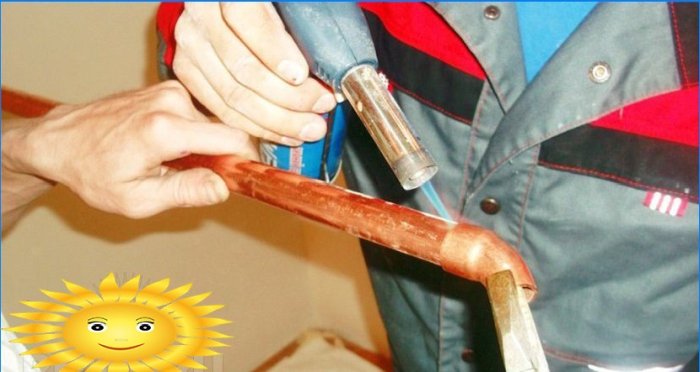

Kobberrør forbindes ved hjÌlp af kapillÌrlodning (betegnelse i henhold til GOST 17325-79). Südan opretter du en blød loddetilslutning:

  1. Forbered røret til lodning – fjern burrs, oxidfilm indefra med en metalbørste, slip den ydre overflade med et blødt sandpapir.
  2. Püfør flux pü den ydre overflade med en børste for at fordele loddet jÌvnt.
  3. IndsÌt røret i beslaget. Det ringformede mellemrum skal vÌre mindre end 0,5 mm.
  4. Brug en gaslommelygte (eller blĂŚselampe) til at varme op forbindelsen uden at holde flammen i et omrĂĽde.
  5. Sü snart loddet begynder at smelte, nür det berører det opvarmede omrüde, opnüs den ønskede temperatur.
  6. Lodde ved at injicere lodde i det ringformede hul. Fluxen skal sikre ensartet spredning.
  7. Lad forbindelsen ligge i ro, indtil den er helt afkølet, og strip derefter sømmen.

Crimp

Det er noget lettere end lodning at oprette crimpforbindelser. Dette krĂŚver pressefittings med et indlĂŚg for at sikre tĂŚtheden af ​​rørledningen. Røret indsĂŚttes i en pressebeslag med en indsats, hvorefter det fastgøres med pressetang med en kraft pĂĽ 32 kN, hvilket danner en eller to kompressionskredsløb. Der er ogsĂĽ fittings ved hjĂŚlp af specielle ĂŚrmer med dobbelt O-ringe – til bløde kobberrørledninger. Forskellige producenter bruger forskellige metoder til visuel styring af kompressionsydelsen: det kan vĂŚre kanter sammenkrøllet i en kam, en brudt plastring osv..

Krympning af kobberrør

For tykvÌggede rør er det rationelt at bruge kompression eller gevindbeslag. Nür der forbindes tyndvÌggede rørsektioner med tykvÌggede rørledninger, er der overgangsarmaturer.

Design og installation af vandforsyning og varmesystemer til et hus lavet af kobberrør

Endelig kan du se en video om lodning og crimp.
