Automatisk vandforsyning af et privat hus fra en brønd

Indholdet af artiklen

• Nå konstruktion. caisson
• Valg af pumpeudstyr
• Installation af pumpen
• Installation og placering af rørledningen
• Isolering af rørledningen
• Hydroaccumulator
• Controllere
• Pumpe strømforsyning

Er du den glade ejer af et lille landsted, eller skal du bare bygge et seriøst landsted? Eller måske er du bare en person i landdistrikter med erfaring, der endelig besluttede at bringe vand ind i huset og gøre din families liv lidt mere behageligt? Under alle omstændigheder vil spørgsmålet om organisering af en autonom vandforsyning før eller senere blive en fordel for dig..

Selv i et hus udendørs er det meget vanskeligt at opgive så velkendte fordele ved civilisationen som et bad, toilet, vaskemaskine, mixer på køkkenvasken. Og nogen har bare brug for en pool, en sauna med et brusebad, en springvand foran huset … Det betragtes som normalt at bruge omkring 150 – 250 liter pr. Person dagligt. Dette er drikkevand og husholdningsvand samt kunstvanding. Generelt er mulighederne kun begrænset af husejers fantasi og økonomiske evner..

Tror ikke, at uafbrudt vandforsyning til et hjem er en luksus, der af monetære årsager ikke er tilgængelig uden for bylejligheder. Ja, meget ofte i landdistrikter er der ingen central vandforsyning selv i projekter. Nogle gange er der fælles netværk, men de er upålidelige (lavt tryk, nedlukninger osv.), Eller vandet i dem opfylder ikke nogen kvalitetsstandarder. Vejen ud er søgning og udvinding af vand fra jorden.

Hvis tidligere mennesker kom forbi med at grave lavvandede brønde og øge livgivende fugtighed med spande, blev det nu med fremkomsten af ​​nye teknologier automatiseret processerne med at hæve og distribuere vand fra dybe underjordiske kilder, herunder artesiske brønde (op til 200 meter fra overfladen).

Brøndvand er normalt renere end brøndvand, da det er i en anstændig dybde og beskyttet mod overfladekontaminering. Derudover kan dets reserver være mange gange mere end i brønde, og faktisk kan det kræves op til 4-5 kubikmeter H2O, og det er uden intensiv vanding at forsyne en stor husstand hver dag.

Et automatiseret autonomt vandforsyningssystem skal sikre uafbrudt vandforsyning til bygningen, uanset sæson og vejrforhold uden systematisk menneskelig deltagelse. For at gøre dette er det nødvendigt at gennemføre en række vanskelige og tidskrævende aktiviteter, men spillet er lyset værd.

Nå konstruktion. caisson

Lad os antage, at du allerede har en brønd. Det er tid til at begynde at arrangere caisson. Dette er et slags kammer, rektangulært eller lavet i form af en cylinder. Caissons hovedopgave er at beskytte brønden mod grundvand, frysning af rør og udstyr ved underkostemperaturer og fremmedlegemer, der kommer ind i huset.

Ofte er sådanne strukturer lavet af metal, armeret beton, plast. Muligheden for brug af murværk har ret til liv.

Gammelt murværk

En eller anden måde omkring brøndens hoved bør der graves et hul omkring 2 meter dybt og ca. 1,5 x 1,5 meter i området. I bunden hældes en armeret betonplade med en tykkelse på 100 mm. Ovenpå fremstilles murværk i form af en rektangulær brønd. Det resulterende kamera skal stige over jorden mindst 200 mm, ovenfra kan det være dækket med metalplade, skifer eller, igen, en betonplade med en luge og huller til strømkabler. Inde på Caissons vægge er det værd at installere indlejrede elementer til enheden med en mulig mellemoverlapning, termisk isolering (for eksempel ekspanderet polystyren). Indlejret kan bruges til at fastgøre reb og reb, hvorpå pumpeudstyr sænkes ned i brønden.

Caisson stiger over overfladen

Man skal være særlig opmærksom på vandtætning af caisson, så den ikke fyldes med grundvand. Den ydre side af murværket er belagt med bituminøs mastik og varmlimet med pladevandtætningsmaterialer (såsom “euroruberoid”).

Valg af pumpeudstyr

En af de næste opgaver, som udvikleren står overfor, er nu det kompetente valg og installation af en passende pumpe, fordi det med rimelighed betragtes som hjertet i systemet, dets dyreste element..

De fleste producenter af pumpeudstyr tilbyder en meget bred vifte af deres produkter, der er et valg til alle lejligheder til enhver tegnebog.

Vigtige indikatorer, for hvilke pumpemuligheder skal overvejes, er det krævede hoved og den forudsagte vandstrøm..

Det er nødvendigt at beregne og tage højde for i hvilken højde fra spejlet (dynamisk niveau) det er nødvendigt at hæve vand, hvad er længden af ​​den vandrette rørledning, hvor mange forbrugspunkter der er planlagt brugt samtidigt, hvad er debet (produceret vandmængde) af brønden, hvad er husets diameter.

Det vigtigste er, at pumpekapaciteten (volumenet af pumpet vand pr. Tidsenhed) ikke overstiger debitering (så der ikke er nogen “tør kørsel”), men heller ikke for lille. Den bedste indikator er minus 10-15% af debet.

Pumpehusets diameter vælges ud fra diameteren af ​​brønden (den skal ikke være meget mindre), men også her skal du kende foranstaltningen, så der ikke er problemer med udtrækningen, f.eks. Til udskiftning / forebyggelse. Det er værd at overveje mulige krumninger, uregelmæssigheder og lokal indsnævring.

Installation af pumpen

For at hele vandforsyningssystemet skal forblive under tryk, installeres straks en kontraventil på pumpeudløbet. Derefter vil trykledningen konstant blive drevet, og der er ingen luft i det. I tilfælde af kun udendørs (overfladisk) brug af brønden, er ventilen ikke installeret, derefter forlader vandet efter nedlukning, rørene forbliver tomme – intet fryser.

Efter kontraventilen installeres en kompressionshylse til tilslutning af rørledningen.

Borehulspumper har specielle lugs, gennem hvilke der er gevindskåret et stålkabel eller nylon reb. Det er bedre at bruge et galvaniseret reb i en PVC-kappe fra 4 mm i diameter. For at løse det bruges klemmer lavet af rustfrie materialer.

Ved hjælp af plastbånd med et interval på 1,5-2 meter er røret og strømkablet fastgjort til kablet uden spænding.

Pumpen sænkes ned i brønden, så afstanden fra den til bunden er mindst 500 mm. Der er også begrænsninger (angivet i udstyrspasset) på den tilladte vandsøjle over pumpen, så måske må du uddybe mindre.

For at sænke pumpen og især at hæve den fra brønden, når vægten af ​​rørledningen fyldt med vand tilføjes udstyrets vægt, er det meget praktisk at bruge en tromle med en krumtap, ligesom på brønde, det er på det, at et sikkerhedsfastgørelseskabel er tilsluttet.

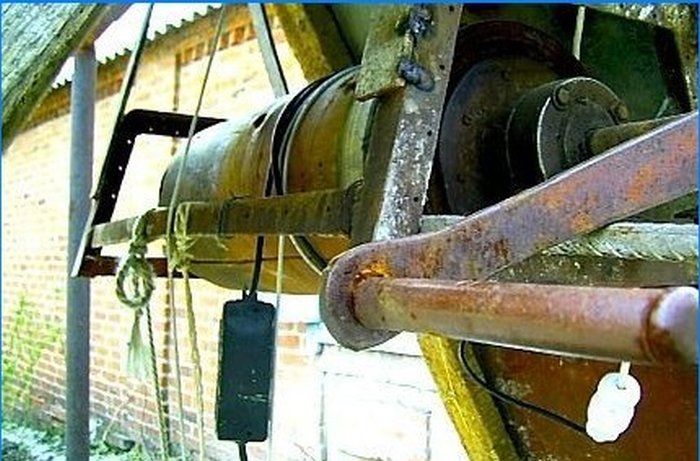

Port fra den gamle brønd

Tromlen er monteret på en robust metalstruktur placeret over caisson. Det anbefales at oprette en lille baldakin af vilkårlig form over det, især da du under det skal du starte et strømkabel med et vandtæt stikkontakt til udendørs brug.

En tværstang er monteret over caisson til fastgørelse af løftetromlen

Før den første opstart skal pumpen ligge i vand i 5-10 minutter, fyld.

Installation og placering af rørledningen

Polyethylenrør er fremragende til ekstern trykvandforsyning. De sælges i spoler og kræver ikke svejsning / lodning og yderligere forbindelser over udvidede områder. Sådanne rør er billige, de er stærke og holdbare, tilstrækkeligt plastiske og pålidelige..

Vandforsyningen fra dem samles hurtigt og nemt, selv i temperaturer under nul. Tilslutninger foretages manuelt uden specialudstyr eller værktøj ved hjælp af mekaniske sokkelklemmer med gummi-O-ringe. Koblinger (sadler) kan genanvendes, de har en lang række konfigurationer (albuer, lige og vinkelkoblinger, gevindovergange, tees osv.).

Opmærksomhed! Brug et korrekt mærket madrør.

Rørets indvendige diameter vælges på baggrund af systemets og pumpeudstyrets egenskaber. Det mindste tilladte tal er 25 mm (25 * 2,3 PN 10).

For at forhindre, at vandet fryser om vinteren, skal rør langs gaden lægges i en grøft, der er gravet under frysedybden. Bunden af ​​grøften frigøres fra sten og andre fremspringende genstande, derefter laves sandfyldning, og der lægges et rør, som tidligere er indpakket med en varmeisolator med en lukket cellulær struktur.

Man skal være særlig opmærksom på det sted, hvor rørledningen kommer ind i huset. Meget ofte, når man passerer fundamentet, er røret bøjet langs radius, og det stiger til en farlig højde for frysning, i øvrigt i det underjordiske rum, især i nærheden af ​​den ydre væg, er temperaturer i undergrænsen mulige. På dette sted tilrådes det at bruge en vinkelrørstik og termisk isolering. Det vil også forhindre dannelse af kondensat, fordi vandet fra brønden er koldt nok.

Det er også værd at installere en aftagelig forbindelse (kobling) i caisson, så det efter demontering er praktisk at fjerne trykledningen uden knæk.

Der er to pumper i den gamle brede brønd. Rør har sammenklappelige forbindelser

Isolering af rørledningen

Hvis vandledningen planlægges brugt året rundt, er det bydende nødvendigt at tage sig af den korrekte isolering. Som vi allerede sagde, er den mest pålidelige måde at lægge rørene under frysedybden, hvor temperaturen ikke falder under nul. Nogle gange er denne dybde imidlertid stor nok til nogle breddegrader – op til to meter, hvilket medfører visse vanskeligheder og alvorlige arbejdsomkostninger, eller af en eller anden teknisk grund er det ikke muligt at gå dybere ned på den krævede afstand.

Når vandforsyningen er placeret over frysedybden, er den måske måske den bedste mulighed at varme vandrøret med et elektrisk kabel. Et specielt varmekabel er pakket rundt om røret i spoler eller fastgjort til det lineært med aluminiumstape. Undertiden lægges kablet inde i vandrøret. Varmekablet kan også bruges i forhold til lokale sektioner af vandledningen, for eksempel ved indgangen til røret ind i huset, som det farligste sted.

Det selvregulerende kabel er meget praktisk at bruge, det kræver ikke brug af styreenheder, termostater osv. Den skifter kraft afhængigt af temperaturen i det miljø, det befinder sig i, hvilket gør det muligt effektivt at forbruge energi, da forskellige belastninger er installeret i forskellige sektioner. I gennemsnit bruger et korrekt valgt og installeret varmekabel 9 – 12 watt pr. Lineær meter.

Det er bedre at placere et vandrør med et kabel i et hus, der er lavet af et propylenkloakrør med en større diameter og isolere det med skum, ekspanderet polystyren eller andre lignende materialer.

Uanset hvordan varmekablet er installeret, skal rørledningen isoleres!

Der er mange materialer, der er egnede til en vandrørisoleringsenhed. Deres vigtigste egenskab er minimal varmeledningsevne og lav fugtabsorptionshastighed. Den såkaldte “skal” lavet af polystyren eller ekspanderet polystyren, der er lavet af to dele med en spiklås, har meget god ydelse. Af plade polystyren er der undertiden lavet kasser med forskellige former, der dækker vandledningen. Røret i grøften kan hældes med penoizol, hvilket giver en forseglet struktur. Det skal bemærkes, at varmeisoleringsmaterialer baseret på skumgummi og basaltuld også bruges til disse formål..

På grund af lave omkostninger og fremragende egenskaber er den mest udbredte den varmeisolering af vandforsyningssystemet lavet af skummet polyethylen. Det er meget praktisk og ganske holdbart, hvilket tilvejebringes ved elasticitet og lukket cellestruktur i dette materiale. Skummet polyethylen er meget let og praktisk at arbejde med; kun en kniv og skottebånd kræves til installationen. Skummet polyethylen med forskellige diametre fremstilles med en to meter strømpe med en særlig blank søm.

Vandfiltrering

Meget ofte er vand fra en brønd af flere årsager uden filtrering uegnet til drikke. Dette gælder især for nye og lave brønde – op til 40 meter. Bakteriel kontaminering; overskydende jern, mangan, hydrogensulfid, fluor, bor; nitrater og nitriter; hårdhedssalte; mekaniske urenheder (sand, kridt, rust, afvikling af fibre …) – det er hvad du skal forvente problemer fra.

For at få et fungerende filtreringssystem er det nødvendigt at tage hensyn til faktorer som vandforsyningssystemets ydelse, oxiderbarhed, pH-niveau og alle andre vandparametre. Derfor bør en vandanalyse udføres i et specialiseret laboratorium, og baseret på de opnåede resultater skal filterudstyr vælges..

Til rengøring fra mekaniske urenheder bruges vaskefilter med en maskestørrelse på 20 til 500 mikron. Den samme funktion udføres af patronfiltre, som er et hus lavet af plast eller stål og placeret inde i et arbejdselement, som med jævne mellemrum kræver udskiftning. Højhastighedstrykfiltre – søjler fyldt med filtermateriale har fremragende ydelse.

Vand renses fra jern ved hjælp af reagenssorbenter med en bestemt levetid (kaliumpermanganat, klor, ozon …) eller reagensfri filtre med nye ikke-aggressive fyldstoffer. I et reagensfrit filter fjernes jern, fx ved iltoxidation.

Fjernelse af overskydende calcium og magnesium udføres ved anvendelse af ionbytterharpiks i filtreringsenheder, der er i stand til at absorbere hårdhedssalte på overfladen af ​​dets granuler. Det antages, at filtre baseret på ionbytterharpiks, fremstillet ved hjælp af de nyeste teknologier, er universelle og i stand til at udføre hele komplekset af vandrensning.

Kulfiltre renser vand fra organiske syrer, der giver det ubehagelig smag, farve og lugt.

For at desinficere vand er der ofte brugt filtre baseret på en ultraviolet lampe for nylig, hvis stråling dræber spore og vegetative former for bakterier. De indfører ikke elementer som klor i vandet, ændrer ikke dets egenskaber og forårsager ikke korrosionsrør, fx ozon.

Filtreringsudstyret installeres i et opvarmet rum efter en trykafbryder og en hydraulisk akkumulator. Filterenheden begynder med installationen af ​​et groft filter, efterfulgt af jernfjernere og blødgøringsmidler, i slutningen er der en ultraviolet lampe. Systemet kan derefter udstyres med en omvendt osmoseenhed. Før og efter filtrene skal sammenfoldelige amerikanske ventiler installeres for let at fjerne og vedligeholde udstyr. Det er ofte nødvendigt at tilslutte et drænudløb til filterenheden til skylle- og regenereringsforanstaltninger..

Hydroaccumulator

Næsten alle moderne autonome vandforsyningssystemer uden brug af en lagertank er udstyret med hydrauliske akkumulatorer. Dette er en svejset metalbeholder, malet med en pulversammensætning, indeni som en udskiftelig gummimembran. Udenfor har den en nippel til pumpning af luft og en gevindflange til tilslutning til vandforsyningen.

Hydraulisk akkumulator i vandret design

Akkumulatorens vigtigste opgave er at reducere antallet af pumpe til / fra cyklusser, forhindre vandhammer, skabe noget vandforsyning.

Et vist lufttryk pumpes ind i det ikke-arbejdende kammer på skibet af en bilpumpe, ca. 1-2 atmosfærer (afhængigt af de indstillede intervaller for automatisk drift). Vand, der kommer ind i akkumulatoren, udvider membranen, der fylder næsten hele det indre rum. Når pumpen nede i borehullet når det indstillede tryk i systemet, slukkes den. Ved at åbne et hvilket som helst vandhaner får du vand fra akkumulatoren (membranen komprimeres under trykluftens virkning), indtil trykket falder til det mærke, der er indstillet til at tænde pumpeudstyret. Pumpen reagerer således ikke på nogen måde på hyppige små vandindtag, derfor øges dens ressource kraftigt.

Akkumulatorens volumen vælges i overensstemmelse med pumpens egenskaber og systemet som helhed. Valgmuligheder fra 24 til 500 liter er tilgængelige. Store fartøjer kan bruges som en nødsituation af vand i tilfælde af en midlertidig mangel på strømforsyning, fordi vand fra akkumulatoren kommer ind i rørene under påvirkning af indre tryk.

Controllere

Der er nu mange instrumenter til rådighed, der styrer mange parametre for borehulspumpen..

Hvad angår tænd / sluk-enheden, betragtes PM / 5-mekanisk trykafbryder som den enkleste og mest pålidelige. I henhold til de etablerede trykindikatorer (oftest fra 1,2 – til 3,2 bar – off) lukker eller åbner den kontaktgruppe, der er ansvarlig for strømforsyningen til trykbærende udstyr. Nogle gange er det nødvendigt at ændre fabriksindstillingerne for relæet, når systemet samles fra separat valgte elementer. Dette kan let gøres ved at dreje spændemøtrikkerne og kontrollere tænd / sluk-tærsklerne med trykmåleren..

Selv hvis du er meget forsigtig med valget af pumpens ydelse i forhold til brøndens strømningshastighed, er det bydende at installere beskyttelse mod “tør kørsel”. Hvis vandstanden falder under pumpens indløb, men den fortsætter med at arbejde, kan den overophedes og svigte..

For eksempel reagerer LP / 3 relæføler på et kritisk trykfald (tegn på mangel på vand) i systemet og slukker for pumpen. For at starte vandløfteudstyret er det nødvendigt at tvinge kontakterne med magt ved at trykke på en speciel knap. Systemet fyldes også, når pumpen tændes for første gang..

Den sorte enhed er en trykafbryder, den blå er en tørløbsføler

Sensorer, der “tør kører” på kanalen har en vederafbryder, der starter pumpen og reagerer på vandets bevægelse gennem rørene, eller rettere dets fravær.

Tørløbende regulatorer installeres i pumpekraftkredsløbet i serie med trykafbryderen.

Automationselementer (trykmåler, trykføler, tørløbskontakt, hydraulisk akkumulator, ind- og udløbsrør) samles ved hjælp af en beslag med fem ledninger med forskellige diametre (tomme og? Inch).

Kombinerede pumpestyringsenheder er kommercielt tilgængelige, de inkluderer en flow-sensor, en trykafbryder og en trykmåler. Sådanne anordninger er kompakte og praktiske, de bruges ofte i systemer uden en hydraulisk akkumulator..

Al automatisering anbefales at være placeret i tør opvarmede rum, caisson er ikke egnet til dette, uanset hvor rummelig den er.

Lille bryggers til husholdningsbehov

Pumpe strømforsyning

Det korrekte tværsnit af forsyningslederen vælges i henhold til pumpestyrken. Som regel er et tre-kerne (neutralt, linie, jord) kobberkabel med et tværsnit på 2,5 mm tilstrækkeligt². Det er rationelt at tage strømforsyning direkte fra skjoldet gennem en separat afbryder (fra 10 ampere).

Ledningerne går til kontrolenhederne, og gennem relækontakterne går de til brønden gennem luften eller i jorden. Da de fleste pumper har et integreret, beskyttet kabel afsluttet med et stik, installeres en udendørs sokkel i caisson-området.

I fravær af elektricitet forsvinder vandet i huset også naturligt. Vejen ud er at bruge en benzin- eller dieselgenerator til nødsituationer..

Undertiden for korrekt betjening af automatisering og endda pumper kan det være nødvendigt at bruge spændingsstabilisatorer / normalisatorer, især til importeret udstyr, der kræver nogenlunde stabile og nøjagtige egenskaber for den indkommende elektricitet.
