Alt om sikker elektrisk ledning i udvidede polystyrenvægge

Indholdet af artiklen

• Brandsikkerhedsstandarder
• Korrekt udarbejdelse af SKL
• Alternative metoder til brandbeskyttelse
• Installation af installationsprodukter inde i PPS
• Åbn ledningsindstilling

Fra artiklen lærer du, hvorfor installation af elektriske ledninger i vægge dækket med polystyrenskum er forbundet med en høj grad af risiko, og hvordan man kan forhindre mulige negative konsekvenser. Vi fortæller dig om brandsikkerhedsstandarder, giver råd om installation af kabellinjer og ledningsudstyr.

Uden tvivl gjorde ekspanderet polystyren (PSP) en revolution inden for bygnings- og isoleringsmaterialer, men dets anvendelse gør bygningsobjektet superkategori med hensyn til brandsikkerhed. PPP er ikke kun meget brandfarlig og brænder meget hurtigt ved høje temperaturer. Den største fare for menneskeliv er repræsenteret af yderst giftige forbrændingsprodukter: et par åndedræt er nok til et dødbringende resultat..

Installation af ledninger i PPP er også tæt forbundet med vanskelighederne ved fastgørelse og murning af kabelkanaler: i blødt og løst skum er det ofte næsten umuligt at fastgøre sokkel- og koblingsbokse. Hvordan man med en sådan overflod af vanskeligheder elektrificerer genstande bygget ved hjælp af faste forskallinger?

Brandsikkerhedsstandarder

Den største brandfare er kortslutning og opvarmning på grund af langvarig overbelastning af kabellinjer. Den eneste effektive beskyttelse af kablet er en metalkappe – et stålrør med en vægtykkelse på mindst 1,2 mm. Dette skyldes kravet om en høj lokaliseringsevne for beskyttelsesskaller. Faktum er, at strømværdien af ​​strømmen under en kortslutning når 2000 ampere, mens der på nedbrydningsstedet frigøres mindst 3 kJ termisk energi. Dette er nok til at brænde gennem et bølgepaprør og endda en metalslange.

Ud over kablet har alt ledningsudstyr også brug for beskyttelse: stikkontakter, kontakter osv. Brand kan undgås ved at miste installationskasserne med rigelig brug af gipsbindemidler. Tilstedeværelsen af ​​forbindelser på kablet inde i kanalen er naturligvis fuldstændigt udelukket, ledningsafsnittene mellem inspektionspunkterne skal være solide. Overvej det grundlæggende krav til skjult kabelføring: bøjningsradiusen skal være mindst seks lederdiametre.

Situationen er kompliceret i tilfælde, hvor bygningsobjektet er en kommunal institution, en bolig eller administrativ bygning og kræver accept, inden den tages i brug. Følgelig skal pakken med acceptdokumenter omfatte en handling til skjult elektrisk arbejde, og ikke en eneste samvittighedsfuld entreprenør vil udstede den uden at overholde alle reelle forholdsregler.

Korrekt udarbejdelse af SKL

For at minimere arbejdet med brandbeskyttelse er det fornuftigt at overveje at udarbejde et komplet projekt til den interne strømforsyning, og først og fremmest et afsnit af kabellinjernes struktur. Projektets hovedmål og hovedspecifikation bør være at minimere installationen af ​​ledninger inden i belægningen fra PPP på nogen måde, selvom dette medfører en moderat prisstigning. Sådan kan du gøre det:

1. Undgå vandret kabelføring langs væggene.
2. Installation af kabelprodukter i et cementgulv.
3. Montering af stik på begge sider af indvendige vægge (gennemgang).
4. Fuld eller delvis fravær af koblingsbokse.
5. Installation af kabelkanaler i tykkelsen af ​​beton i det stadie, hvor væggene hældes.

Den sidste løsning vil kun være mulig, når der udarbejdes et byggeprojekt af høj kvalitet med en veludviklet elektrisk del.

Alternative metoder til brandbeskyttelse

Naturligvis kan ikke kun “solid” isolering af kabellinjer give fuld beskyttelse mod brand. Kvalitet på kabelprodukter spiller en enorm rolle. Ledere af mærkerne PVA, SHVVP, PUNP og lignende er strengt forbudt at blive brugt, selv når de lægger på ikke-brændbart grund. Og i tilfælde af OPP kan brugen af ​​dem være en dødelig fejl. Det er kun tilladt at lægge VVG ng LS-kabel, og produkterne skal være certificeret i henhold til GOST 12.1.044–89 og 16442–80 standarder samt DBN standarder i den tilsvarende strukturkategori. Det er lige så vigtigt, at producenten har internationale produktkvalitetscertifikater som IEC 60331, IEC 60228 og IEC 60245.

Bygningens elektriske system skal have en pålidelig jordsløjfe, testet af et elektrisk laboratorium. Hovedparameteren – modstand mod nuværende spredning – bør ikke overstige 2 ohm. Jordforbindelsessystemet er TN-S, strømforsyningskredsløbet for enfaseforbrugere er tre-ledning, for trefaset – femtrådigt. Alle beskyttende metalskaller skal tilsluttes den beskyttende leder, mens der er installeret en strømtæthedsbeskyttelsesanordning i hovedtavlen. I tilfælde af en nedbrydning af isoleringen til den jordede skal, vil en strømlækage uundgåeligt forekomme, så strømmen afbrydes inden for en halv periode, hvilket er for lidt til metalforbrænding. I dette tilfælde betragtes brugen af ​​en metalslange af passende kvalitet som acceptabel..

Den tredje måde at beskytte mod ild er at installere pålidelige og korrekt kalibrerede beskyttelsesanordninger. For det første er det nødvendigt at udarbejde et komplet kort over belastninger og bestemme de maksimale strømværdier for hver linje under hensyntagen til indløbsstrømme, daglige og øjeblikkelige spændingsfald. Den tilladte klasse af trip-enheder i afbryderen er B, mens værdien af ​​trip-indstillingen ikke bør overstige 1,3 Inom. I dag leveres den bedste kvalitet af beskyttelse af mikroprocessorbaserede udgivelser, der drives af digitale netværksanalysatorer. Sådant udstyr registrerer umiskendelig tilstedeværelsen af ​​en kortslutning, selv før strømmen når sine spidsværdier og slukker næsten øjeblikkeligt..

Installation af installationsprodukter inde i PPS

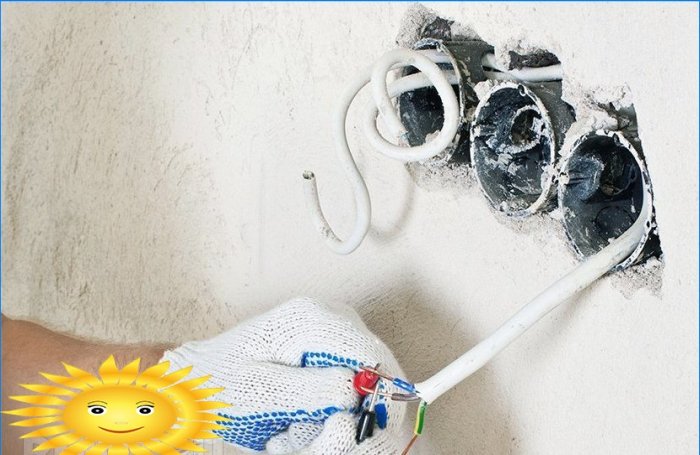

Udvidet polystyren er et ret løst materiale, så installationsbokse, der er fastgjort i det, løsnes med tiden og falder ud. Derfor anbefales det, at stikkene fastgøres til en eksisterende solid base. Det er meget vigtigt at markere på forhånd placeringen af ​​betonsøjlerne i væggene i det “termiske hus” ved hjælp af ståltrådstænger. Derefter kan du vælge to monteringsindstillinger.

Med en PPS-tykkelse på mindre end 5 cm:

1. Afskåret noget af skummet på installationsstedet og udsæt et solidt underlag.
2. Påfør alabaster på understøttelseslaget med et lag på mindst 2,5-3 cm.
3. Installer stikkontakterne, juster dem langs vægplanet og overtrækket rigeligt med alabaster.
4. Lad sammensætningen stivne helt.
5. Forstærk “aftræk” -fastgørelsen med to hurtige fastgørelsesstik med brede skiver.

Hvis PPP-laget er tykkere end 5 cm:

1. Skær en niche på 10 x 10 cm i skummet.
2. Udskift det skårne skum med en blok luftbeton i den passende størrelse og dybde.
3. Fix blokken med keramisk fliseklæb, forbehandle basen med en grunning.
4. Forstærk om nødvendigt fastgørelsen med hurtigstikpropper.
5. Installer stikket ved hjælp af standardmetoden.

Hvis husets indvendige vægge er dækket med gipsplader, vil der ikke være vanskeligheder med mekanisk styrke, men hver sokkel skal være omgivet af et lag ildfast materiale. I boligområder kan asbeststof ikke bruges; i stedet for sådan isolering er glasbånd eller pudsning med gips perfekt..

Åbn ledningsindstilling

Hvis det æstetiske aspekt ikke gider, kan du undgå brandsikkerhedsproblemer ved at installere åben eller kombinerede ledninger. For eksempel ved at skjule de vigtigste ledninger i gulvet og placere udtagene til stikkontakter og kontakter i dekorative plastkabelkanaler. Producenter som Hager og Schneider-Electric har en hel række produkter af denne type, så du kan lægge ledningerne i det fri uden at forringe udseendet markant..

Ved åben ledning er det vigtigt at have et ildfast lag på mindst 1-2 cm, det kan være gips eller gipsplader med en luftspalte. Der er også yderligere krav til kabelprodukter. I boliglokaler og offentlige bygninger er det kun tilladt med røgfri kabelmærker: VVGngd, VRGng-FRLS eller FRHF, såvel som NYM.
