For den korrekte forstærkning af fundamentet til et privat hus er det nødvendigt at beregne forstærkningen, dens rette lægning og strikning. Forkert beregning vil føre til skade på fundamentet eller unødvendige omkostninger. Vi vil diskutere forstærkning af fundamenter i forskellige konstruktioner og princippet om beregning af stålarmering ledsaget af diagrammer og svingtabeller.
Forstærkning af fundamentet kræver undersøgelse af strukturen af rammen lavet af forstærkning, valg og beregning af tværsnittet, længden og massen af de profilvalsede produkter. Mangelfuld forstærkning fører til et fald i styrke og en mulig krænkelse af bygningens integritet, og dens overflod fører til uretmæssigt overvurderede omkostninger på dette tidspunkt.
Hvad du har brug for at vide om fittings
Ved armering af en betonbase bruges to typer konstruktionsarmering:
- klasse A-I – glat;
- klasse A-III – ribben.
Glat forstærkning bruges i ikke-stressede områder. Det danner kun rammen. Ribbedarmering giver på grund af sin udviklede overflade bedre vedhæftning til beton. Sådanne stænger bruges til at kompensere for belastningen. Derfor er diameteren af en sådan forstærkning som regel større end den for en glat i inden for det samme fundament..
Stangens diameter afhænger af jordtypen og strukturen.
Tabel nr. 1. Minimum standarddiametre på ventiler
Placering og driftsbetingelser Minimum størrelse Normativt dokument Langsgående armering, højst 3 m lang O 10 mm Tillæg nr. 1 til designmanualen “Armering af elementer i monolitisk armeret betonbygning”, M. 2007 Langsgående armering, længere end 3 m O 12 mm Tillæg nr. 1 til designmanualen “Armering af elementer i monolitisk armeret betonbygning”, M. 2007 Strukturforstærkning i bjælker og plader over 700 mm høje Sektionsareal ikke mindre end 0,1% af det konkrete snitareal “Retningslinjer for design af beton og armeret betonkonstruktion fra tung beton (uden forspænding)”, M., Stroyizdat, 1978 Tværgående forstærkning (klemmer) i strikkede rammer af excentrisk komprimerede elementer Ikke mindre end 0,25 af den største diameter på den langsgående armering og ikke mindre end 6 mm “Beton og armeret betonstruktur uden forspænding af armering” SP 52-101-2003 Tværgående forstærkning (klemmer) i strikkede rammer af bøjningselementer O 6 mm “Beton og armeret betonstruktur uden forspænding af armering” SP 52-101-2003 Tværgående armering (klemmer) i strikkede rammer af bøjningselementer i højden mindre end 0,8 m O 6 mm “Retningslinjer for design af beton og armeret betonkonstruktion fra tung beton (uden forspænding)”, M., Stroyizdat, 1978 mere end 0,8 m O 8 mm Hvis det er planlagt at bygge en træet en bygning på tæt etage på tæt jord, kan der tages tabelværdier for armeringsdiameterne. Hvis huset er massivt, og jorden er ved at svæve, tages diametre for den langsgående armering i området 12-16 mm, undtagelsesvis – op til 20 mm.
I beregningerne har du brug for information om forstærkning fra GOST-2590-2006.
Tabel nr. 2
Valset ståldiameter, mm Tværsnit, cm2 Specifik teoretisk vægt, kg / m Specifik længde, m / t 6 0,283 0,222 4504,50 8 0,503 0,395 2531,65 ti 0,785 0,617 1620,75 12 1.131 0.888 1126,13 fjorten 1540 1210 826,45 seksten 2010 1580 632,91 18 2540 2.000 500.00 20 3.140 2470 404,86 22 3.800 2.980 335,57 Forstærkningsforbrug til forskellige typer fundamenter
Fundamenter med forskellig design er forskellige i det område, hvor belastningen fra strukturen er fordelt over. For hver type udføres beregningen af antallet af armeringer i henhold til dens krav. For en korrekt sammenligning udføres beregningen af alle fundamenter for følgende husstørrelser:
- bredde – 6 m;
- længde – 8 m;
- længde af bærende vægge – 14 m.
Beregning af armering til pladefundament
Dette er den mest materialintensive type fundamenter. I beton er der to niveauer af armeringsriste placeret 50 mm under den øverste og over den nedre kant af pladen. Lægetrinnet afhænger af de oplevede belastninger. For huse lavet af sten / mursten er rammecellen normalt 200×200 mm. Ved skæringspunktene mellem armeringen er de øverste og nedre niveauer af rammen forbundet med lodret arrangerede stænger.
Forstærkningsramme af pladefundament
Lad os beregne forstærkningen til vores referencehus (se ovenfor).
1. Vandret forstærkning, Ø 14 mm, bølgepap.
- 8000 mm / 200 mm + 1 = 41 stk. længde 6 m.
- 6000 mm / 200 mm + 1 = 31 stk. længde 8 m.
- I alt: (41 stykker x 6 m + 31 stykker x 8 m) x 2 = 988 m – på begge niveauer.
- Vægt 1 kører. m stang O 14 mm – 1,21 kg.
- Samlet vægt – 1195,5 kg.
2. Lodret forstærkning, Ø 8 mm, glat. For en pladetykkelse på 200 mm vil stavlængden være 100 mm.
- Antal krydsninger med vandret forstærkning: 31 х 41 = 1271 stk.
- Samlet længde: 0,1 mx 1271 stk. = 127,1 m.
- Vægt: 127,1 mx 0,395 kg / m = 50,2 kg.
3. Varmebehandlet ledning Ø 1,2–1,4 mm bruges normalt som striketråd. Da stedet for en samling som regel er bundet to gange – først når man lægger vandrette stænger, derefter lodrette stænger, fordobles den samlede mængde ledning. Én forbindelse kræver ca. 0,3 m tynd tråd.
- 1271 stk. x 2 x 0,3 m = 762,6 m.
- Specifik vægt på tråd Ø 1,4 mm – 12,078 g / m.
- Trådvægt: (762,6 mx 12,078 g / m) / 1000 = 9,21 kg.
Da en tynd ledning kan gå i stykker / gå tabt, skal du købe den med en margin.
Den samlede mængde materialer til forstærkning af pladerammen er angivet i tabel nr. 3.
Tabel nr. 3
Diameter, mm Anslået længde, m (uden lager) Anslået vægt, kg (uden lager) fjorten 988 1 195,5 8 127,1 50,2 1.4 381,3 9.2 TOTAL: 1,254.9 Beregning af forstærkningslistens fundament
Båndfundamenterne er armerede betonbjælker placeret under alle bærende vægge. Det indeholder lige sektioner, hjørner og tees. Beregningen udføres for lige sektioner med en lille margin for hjørnearmering. Vi accepterer båndbredde – 400 mm, dybde – 700 mm.

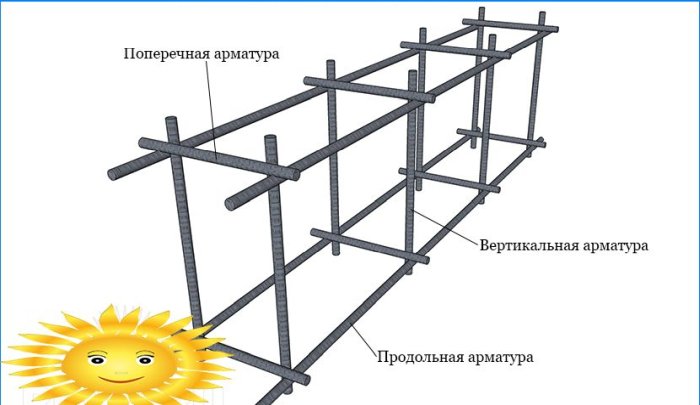

Skematisk gengivelse af en lige sektion af et stribefundament

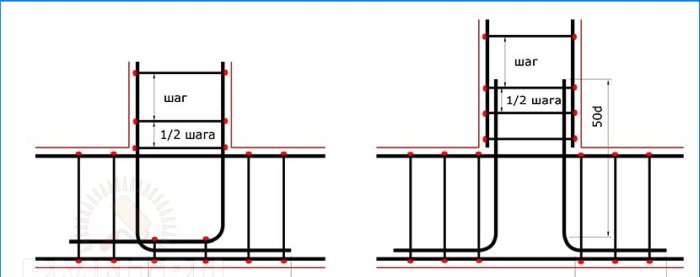

Krydset mellem de bærende indre og ydre vægge
Udenfor eller indvendigt hjørne af udvendige vægge
Forstærkning af strimmelfundamenter er også to niveauer. Til langsgående sektioner bruges en bjælke i klasse A-III og til lodrette og tværgående (klemmer) – en bjælke i klasse A-I. Armeringssnittet er taget for båndfundamenter, der er lidt lavere end for pladefundamenter, under de samme konstruktionsbetingelser.
Lad os beregne forstærkningen for den referencebygning, der er valgt som et eksempel (se ovenfor).
1. Vandret langsgående armering, Ø 12 mm, rillet. For en båndbredde på 400 mm er det tilstrækkeligt at lægge to stænger i hvert af de to niveauer. Læg 3 stænger til et bredere bånd.
- Længde på alle bælter: (8 m + 6 m) x 2 + 14 m = 42 m.
- Rebar samlede længde: 42 mx 4 = 168 m.
- Armeringsvægt: 168 mx 0,888 kg = 149,2 kg.
- Under hensyntagen til styrkelsen af hjørnerne vil stangenes masse være 160 kg.
2. Lodret forstærkning Ø 8 mm, glat. For en bånddybde på 700 mm er stanglængden 600 mm. Afstanden mellem de lodrette stænger langs længden af båndet tages som 500 mm.
- Antal stænger: 42 m / 0,5 + 1 = 85 stk.
- Samlet længde på stænger: 85 stk. x 0,6 m = 51 m.
- Stangvægt: 51 mx 0,395 kg / m = 20,1 kg.
3. Horisontal tværgående (klem) armering Ø 6 mm, glat. For en båndbredde på 400 mm er stanglængden 300 mm. Afstanden mellem tværstængerne langs båndets længde tages som 500 mm.
- Antal stænger: 42 m / 0,5 + 1 = 85 stk.
- Samlet længde på stænger: 85 stk. x 0,3 m = 25,5 m.
- Stangvægt: 25,5 mx 0,222 kg / m = 5,7 kg.
4. Striketråd. Beregning ved binding af hver forbindelse med en ledning Ø 1,4 mm:
- Antal knudepunkter: 85 х 4 = 340 stk.
- Samlet længde: 340 stk x 0,3 m = 102 m.
- Samlet vægt: (102 mx 12,078 g / m) / 1000 = 1,23 kg.
- Når knobene strikkes to gange, vil vaegten af vaieren vaere 2,5 kg.
Den samlede mængde materialer til forstærkning af båndrammen er angivet i tabel nr. 4.
Tabel nr. 4
Diameter, mm Anslået længde, m (uden lager) Anslået vægt, kg (uden lager) 12 180,2 160 8 51 20,1 6 25,5 5.7 1.4 104 2.5 TOTAL: 188,3 Forbrug af metalelementer til et søjlegrundlag
Et sådant fundament er repræsenteret af understøtninger, hvis nedre del er placeret under fryserzonen, og et strimmelfundament hviler på dem. I en frysedybde på 1,5 m er højden af søjlerne 1300 mm (se fig.), Dvs. deres bund er 1700 mm under jordniveauet.

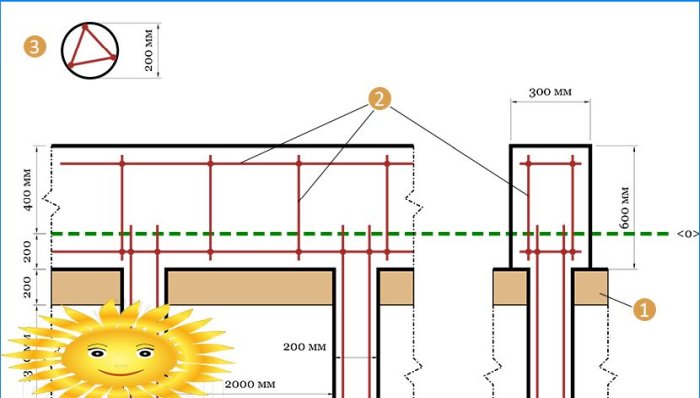

Arrangering af armering i et søjlegrundlag, set fra siden: 1 – sandpude; 2 – forstærkning Ø 12 mm; 3 – bunkerforstærkning
Stænger er installeret i bygningens hjørner og langs båndet hver 2-2,5 m.
Lad os beregne antallet af stænger til konfigurationen af huset, taget som et eksempel (se ovenfor). For at gøre dette skal du beregne antallet af forstærkninger for søjlerne og tilføje det med beregningsresultatet for båndfundamentet.
Kun lodrette stænger er lagt i stolperne, vandrette stænger bruges til at danne rammen. En søjle med en diameter på 200 mm er forstærket med fire lodrette armeringer. Antal poler: 42 m / 2 m = 21 stk.
1. Lodret forstærkning Ø 12 mm, rillet.
- Fittings samlede længde: 21 stk. x 4 stk. x 1,3 m = 109,28 m.
- Armeringsmasse: 109,29 mx 0,888 kg = 97,0 kg.
2. Vandret forstærkning Ø 6 mm, glat. Til forbinding skal vandrette klemmer placeres i en afstand på højst 0,5 m. For en dybde på 1,3 m er tre niveauer af forbinding tilstrækkelige. De lodrette sektioner er 100 mm fra hinanden. Længden på hver vandret linje er 130 mm.
- Samlet længde af vandrette stænger: 21 stk. x 3 stk. x 4 stk. x 0,13 m = 32,76 m.
- Stangvægt: 32,76 mx 0,222 kg / m = 7,3 kg.
3. Striketråd. Hver søjle har tre niveauer af vandrette stænger, der binder fire lodrette.
- Længde på striketråd pr. Stav: 3 stk. x 4 stk. x 0,3 m = 3,6 m.
- Ledningslængde til alle poler: 3,6 mx 21 stk. = 75,6 m.
- Samlet vægt: (75,6 mx 12,078 g / m) / 1000 = 0,9 kg.
Den samlede mængde materialer til forstærkning af det søjlegrundlag under hensyntagen til båndrammen er angivet i tabel nr. 5.
Tabel nr. 5
Diameter, mm Anslået længde, m (uden lager) Anslået vægt, kg (uden lager) 12 289,49 257 8 51 20,1 6 58,3 12.9 1.4 179,6 3.4 TOTAL: 293,4 Metoder og teknikker til tilslutning af armering
For at forbinde krydsestænger bruges svejsning og trådstrikning. For fundamenter er svejsning ikke den bedste installationsmetode, da det svækker strukturen på grund af kompromitteret strukturel integritet og risikoen for korrosion. Derfor er den forstærkede ramme som regel “strikket”.
Dette kan gøres manuelt ved hjælp af en tang eller kroge eller med en speciel pistol. Ved hjælp af tænger strikkes ledning med stor diameter med stor diameter.
Teknikker til manuel strikning af armering ved hjælp af tang: 1 – strikning med tråd i bundter uden at trække op; 2 – strikning af hjørneknikker; 3 – to-række knude; 4 – tværknude; 5 – død knude; 6 – fastgørelse af stængerne med et forbindelseselement; 7 – stænger; 8 – forbindelseselement; 9 er en afbildning set forfra; 10 – set bagfra
Til tynd glødet tråd er det mere praktisk at bruge kroge: enkel eller skrue.
Video: En visuel lektion i strikforstærkning med en hjemmelavet hækling

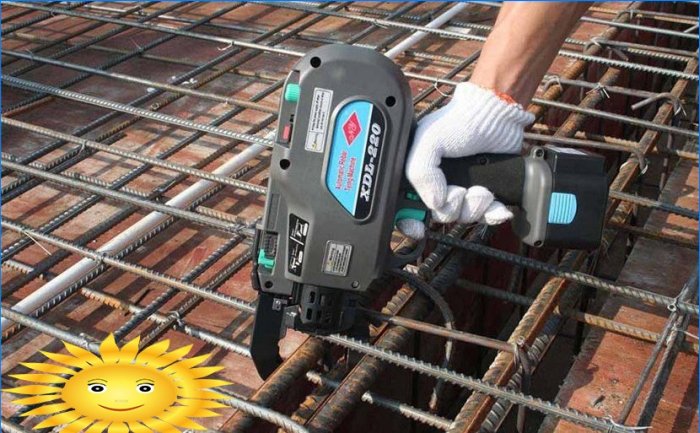

Strikkepistol
Brug en strikkepistol til store mængder arbejde. På samme tid er parringshastigheden meget højere end traditionelle metoder, men der er en afhængighed af strømkilden. Derudover er det for fundamenter, at pistolen ikke kan bruges overalt – nogle områder er vanskelige at få adgang til..
