Tagspærringssystem med gavl

Indholdet af artiklen

• Enheden til rafter-systemet. Nuancer
• Uddannelse
• Hængende spær til lille spennvidde
• Valgmulighed 1. Med undergulv
• Valgmulighed 2. Uden undergulv
• spær
• Rafter trin
• Rafter længde

Hvordan laver man et rafter-system med egne hænder? Hvad er mulighederne for at fastgøre spær? Fra artiklen lærer du hvordan man arrangerer hængende eller lagdelte spær, og i hvilke tilfælde de bruges. Vi giver eksempler på professionelle teknikker, når du opretter et gavl rafter system.

I tidligere artikler talte vi om rafter-systemet og om funktionerne i gaveltaksenheden. I denne artikel finder du trin-for-trin-tutorials til DIY-installation. For at kunne følge manualen nøjagtigt, vil de nødvendige vilkår blive givet uden at forstå, hvilken korrekt installation der er umulig..

Enheden til rafter-systemet. Nuancer

Gaveltag adskiller sig grundlæggende kun på den måde, som spærrene er arrangeret – hængende eller lagvis – hvilket direkte afhænger af længden på spennet. I denne tutorial dækker vi begge indstillinger og bruger et sæt grundlæggende termer..

Lofthøjde– afstanden fra toppen af ​​væggen (pladsen på spærrene på væggen), enten fra det øverste plan for Mauerlat eller fra det øverste plan af gulvbjælker til det øverste punkt på kanten af ​​gavltaket.

Fremskrivning af spærrenes arbejdsdel(i det følgende – spærrenes fremspring) – afstanden fra ryggen til spærrenes støttepunkt på væggen eller gulvbjælken vandret.

Skære– parring (tilslutning) af trædele ved at oprette et anker og et sæde eller en kobling eller stop fra kroppen af ​​træet i selve elementet. Grundlæggende er hakene forstærket med forskellige ankre – en træhak, en gevindstang (stang), selvskærende skruer, turboprop.

1 – taghæng; 2 – væg; 3 – bjælke; 4 – seng; 5 – mellemstativ; 6 – loftets højde; 7 – central rack eller “headstock”; 8 – spær; 9 – spærrenes arbejdsdel; 10 – skøjte; 11 – fremspring af spærrenes arbejdsdel

Resten af ​​de grundlæggende vilkår er angivet i de foregående artikler..

Deres funktion i støtteområdet kan påvirke designen af ​​spærrene markant. Støtter er af tre typer.

1. Støtte uden at skære og skære. Det bruges kun på midlertidige hjælpebygninger eller til tag, der ikke har betydelig belastning. I sådanne tilfælde installeres en kraftig kile i størrelse..

Støtte uden skæring: 1 – spær; 2 – kile; 3 – bjælke; 4 – armopoyas; 5 – mauerlat

2. Støtte på en fuldskæring eller slutning. Spærene hviler på en bjælke eller Mauerlat på området med hele udskæringen eller på endetanden. I dette tilfælde, for at skabe et overhæng på taget, opbygges en hvirvel, eller der monteres en ekstra modgitter. Normalt bruges denne metode til, når hældningens længde er omtrent lig med længden af ​​en enhed materiale (plade, træ), der er brugt til spærbenet (som regel 5-6 m). Dette gøres for ikke at splitte spærrene i arbejdsdelen..

Støtte på en fuldskåret eller endetand: 1 – bjælke; 2 – endetand; 3 – kile; 4 – skåret; 5 – stender med nødder; 6 – spær

3. Støtte på mellemklippet. Spærbenet forbliver solidt fra ryggen til kanten af ​​taget, det vil sige den ekstreme del af spærbenet udfører funktionen af ​​overhænget. Den mest almindelige mulighed med en skråningslængde på mere end 5 meter. I dette tilfælde er splejsningen af ​​spærene uundgåelig. Hakken giver ekstra greb til stivhed, og den tilstrækkelige længde på spærbenet garanterer den optimale længde af tagets overhæng. Snitdybden i spærbenet må ikke overstige 40% af dens højde.

Understøttelse på mellemklippet: 1 – Mauerlat; 2 – støttestang; 3 – stender med nødder; 4 – bjælke; 5 – kile; 6 – spær

For at oprette et gavl rafter system med dine egne hænder, har du brug for en tømrer værktøjssæt:

1. Elværktøj – cirkelsav, puslespil, kraftfuld bor med et sæt “fjer” til træ.
2. Håndværktøj – sav, øks, hammer, slegge, mejlsæt, låsesmednøgler.
3. Måleværktøj – målebånd, niveauer, vandkraft, som regel, ledning, loddelinie.

Uddannelse

Som forberedelse til arbejde skal du oprette tegninger eller skitser. For at gøre dette skal du beslutte valget af tagindretningens princip og tegne specifikke noder:

1. Rafter benstøtteanordning. Her er det nødvendigt at tage hensyn til lokale forhold – væggematerialet og afstanden imellem dem.
2. Skøjte. Dette er et lige så vigtigt område, og metoden til tilslutning af spærrene skal vælges på forhånd baseret på dimensionerne af spærrenes fremspring, bjælkens spennvidde og tykkelse.
3. Valg af materiale til fagværkssystemet. Hvis der vælges knuder, der giver mulighed for et gennemgående bånd i bredden, skal tykkelsen på spærbenet være mindst 60 mm. Hvis spærrene med en sådan kraft ikke er nødvendige, skal du vælge en anden version af spærrestøtten (for eksempel “i overlejringen”).

Skær overlay: 1 – skåret på siden af ​​bjælken; 2 – afgang; 3 – stender med nødder; 4 – set ovenfra

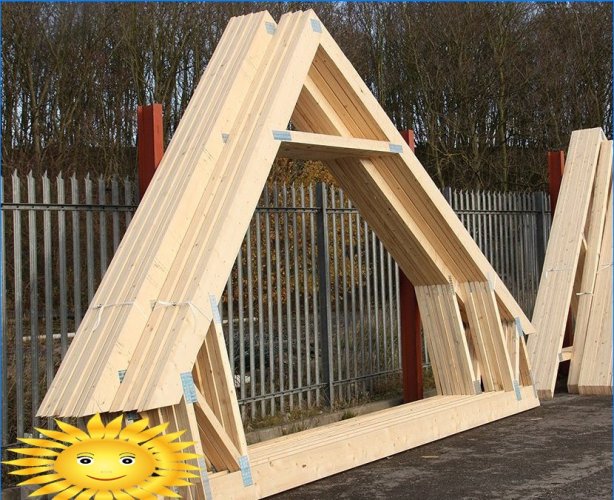

Hængende spær til lille spennvidde

Metoden til konstruktion af et rafter-system uden mellemstøtter er kun anvendelig i tilfælde af et lille spændvidde – op til 6 meter. Som nævnt i den foregående artikel er stramningen i dette tilfælde en gulvbjælke eller en spærrevogn. Vi vil overveje to muligheder for installation af spær.

Valgmulighed 1. Med undergulv

Denne metode er praktisk, hvis det er muligt at arrangere et ru gulv langs gulvbjælkerne..

Driftsprocedure:

1. Arranger et groft gulv fra uudskårne plader og skrotmateriale.
2. Marker Mauerlat eller bjælker – et trin, hak. Træk ledningen over den fremtidige skøjte. Sørg for at kontrollere omkredsen.
3. Påfør materiale til spær på gulvet.
4. Vælg den bedste mulighed for at fastgøre spærrene lokalt.
5. Læg to tagstænger *.
6. Installer endestykker ved hjælp af midlertidige stivere (fyrtårnstænger).
7. Kontroller korrekt installation, overholdelse af niveauer og tolerancer.
8. At fremstille og installere de resterende fagstænger i henhold til størrelsen på fyrtårnstængerne på skruer og søm. Samtidig skal det være muligt at rette trin og dimensioner.
9. Efter installationen af ​​alle fagværker skal overholdelsen af ​​niveauer og tolerancer kontrolleres igen..
10. Endelig frigivelse af rafter-systemet – installation af bånd, beslag, turboprop og andre elementer leveret af projektet.

* FRAtropisk gård – et komplet element i rafter-systemet.

Valgmulighed 2. Uden undergulv

I dette tilfælde er overlapningen ikke arrangeret, gulvpladsen kombineres med loftet.

Driftsprocedure:

1. Mål målene omhyggeligt på installationsstedet.
2. I henhold til de lokale dimensioner og betingelser skal du vælge en metode til støtte af spærbenet og rygbindet, muligheden for at skære skråningen.
3. Opret en polygon, der gentager dimensionerne på spennet og fremspringet af spærrene. Installer et stopanlæg på en vandret rist eller arbejdsbænk, før bordet til designpositionen i faget.
4. Byg en eksperimentel tagstol.
5. Løft faget til installationsstedet, og installer det på midlertidige fastgørelseselementer.
6. Vælg en skæremetode lokalt, og lav en klipning til en forsøgsgård.
7. Korrektion af dimensioner, vinkel og struktur om nødvendigt.
8. Når du har nået en landing i høj kvalitet, skal du til sidst fikse fagværnoderne og sænke den ned til deponiet.
9. Korriger polygonernes stop (arbejdsbænk) i henhold til skabelonen.
10. Opret det krævede antal fagstole ved hjælp af den eksperimentelle fagstol som skabelon.
11. Lav snit eller fodaftryk på ankerpunkter.
12. Installer og løsn et antal tagstænger i designpositionen.

Ofte giver projektet mulighed for forening af plads på store spænd – op til 9 meter. I dette tilfælde kræves også hængende spær med spær. Sådanne projekter skal nødvendigvis tage højde for tre punkter:

1. Spærbenet skal være lavet af et bord med en tykkelse på mindst 75 mm og en bredde på 200-250 mm.
2. Alle snit, understøtningspunkter, parringspunkter skal strammes med et gennemgående gevindbinding (stang) med en diameter på mindst 12 mm. Det tilrådes at dække flyets samlinger med sammenføjningslim..
3. Installationsniveauet for spærrebjælken (spænding) – fra 1/2 til 2/3 af loftshøjden.

Ellers gentager teknologien til installation af spær de beskrevne indstillinger.

spær

Enheden til denne type tag kræver avancerede snedkerfærdigheder. Denne type spærrer er velegnet til store spenn, og i det tilfælde, hvor loftet er planlagt at blive brugt separat. Før installationen af ​​spærrene selv kræves yderligere forberedelse:

1. Under de lodrette understøtninger skal der installeres en seng – et bord eller træ med en tykkelse på mindst 60 mm.
2. Da tagstænger har et større antal elementer, samles de kun lokalt. Dette kan kræve stilladsenhed.
3. Mauerlat er et obligatorisk element i systemet. Det skal fastgøres til det pansrede bælte med ankre og tilsluttes i hjørnerne med halvtræskår.

Tykkelsen af ​​pladen til spærbenene og eventuelle mellemstøtter er mindst 50 mm med en bredde på 150 mm. Det tilrådes at foretage den centrale understøtning (headstock) fra en bar 100×100.

Installation af spær. Driftsprocedure:

1. Installer Mauerlat. Normalt monteres det på det indre plan af lejevæggene. Baseret på det faktum, at væggens tykkelse åbenbart er tykkere end Mauerlatens bredde, vil afstanden til kanten af ​​væggen tillade den at isoleres. Docking af elementer – kun gennem et hak med fiksering med hæfteklammer eller bånd.
2. Installer en række af centrale støtter på sengen, og fastgør dem til designpositionen med midlertidige stænger (skinne). Fastgør en midlertidig eller permanent rygkørsel til toppen.
3. Fastgør spærrefodpladen midlertidigt i den ønskede designstilling. Desuden behøver det ikke at blive skåret eller trimmet på forhånd..
4. Korriger kørslen.
5. Markér sæderne på headstock, rafterben og Mauerlat og foretag snit.
6. Installer spærbenet i sæderne, mål, og kontroller for korrekt installation. Korrekt fodaftryk om nødvendigt.
7. Foretag snit og udskæringer for hele række med spær i en skråning, og hold øje med trinnet.
8. Lav snit og udskæringer på raftertavlen til en rampe (vinge) i henhold til skabelonen.
9. Installer en række spær af rampen på midlertidige klemmer (skruer, hjørner).
10. Justér den modsatte taghældning på samme måde.
11. Kontroller for korrekt pasform og tolerancer. Fastgør fagene med en tværgående kasse.
12. Installer sengene under mellemliggende understøtninger (hvis der er nogen) og understøttelserne selv.
13. Markér og klip på plads snit af taghældningen, og installer om nødvendigt et vindbræt.

En variant af rafter-systemenheden: 1 – væg; 2 – Mauerlat; 3 – seng; 4 – reol; 5 – spær; 6 – “bedstemor”; 7 – løb; 8 – højderyg; 9 – mellemsnit; 10 – skåret i et halvt træ; 11 – stender med nødder

Rafter trin

Når du vælger, skal du overholde reglen: spærtrinnens trin må ikke overstige ti gange tykkelsen på spærbenet.

Denne regel gælder også i den modsatte retning: Tavlen på spærrebordet må ikke være mindre end 1/10 af spærrehældningen (langs akserne).

Det mest populære trin – 600 mm mellem sinusplanets indre plan – skyldes standardbredden på pladen (ark) af mineraluldisolering, der kommer ind i en sådan sinus uden at underskære. I dette tilfælde skal pladets tykkelse være 60 mm.

Rafter længde

Denne indikator kan beregnes på forhånd som hypotenuse for en højre trekant ved hjælp af formlen fra Pythagorean Theorem:

• c² = a² + b², Hvor
• a – fremspring af spær
• b – loftshøjde
• c – længden af ​​arbejdsdelen af ​​spærbenet

Dette tager imidlertid ikke højde for tagets overhæng. Derfor anbefales det at justere længden på spærrækken på plads og beskære enderne efter installationen. Dette gør det muligt at gøre enderne glatte. Optimalt konstruktivt tagoverhæng – 600 mm.

Når du opretter tagspær med dine egne hænder, skal du huske faren for urimelige besparelser. Raftsystemet er ligesom de bærende vægge og fundament et uerstatteligt element i bygningen. Dette betyder, at der skal udskiftes en komplet demontering. Som regel sker dette under genopbygning eller større reparationer. Hvis reglerne, der er beskrevet i artiklen, ikke følges, kan denne procedure kræves efter 2-3 år.
