Enheden på det udnyttede tag

Indholdet af artiklen

• Belægningssammensætning af betjente tag
• Tag med lige lag
• Inversion tag
• Fodgængerområder
• Automotive steder
• Vegetabilske områder
• Grundlæggende designkrav for betjente tag

Flade tag af bygninger bruges ofte som udendørs sportsgrene, helipads, rekreative områder, solarier, svømmebassiner, parkeringspladser osv. Disse typer tag kaldes udnyttet. Af typen af ​​formålet med strukturen på dem eller anvendelsesformen vælges sammensætningen af ​​strukturen af ​​bygningens belægning.

Belægningssammensætning af betjente tag

Sammensætningen af ​​belægningen til de betjente tag vælges afhængigt af:

• driftsbetingelser;
• type støttestruktur;
• belastninger og påvirkninger på belægningen;
• byggeriets klima og miljøets aggressivitet;
• rækkefølgen af ​​arrangementet af lagene i coatingstrukturen (traditionel, inversion);
• krav til hygiejne og brandsikkerhed;
• ydeevneegenskaber for de anvendte materialer.

En af de største forskelle mellem de betjente tag er den ekstra belastning fra det anvendte udstyr, vægten af ​​mennesker, køretøjer og øget belastning fra belægningsmaterialerne. Derfor skal alle bærende strukturer på et sådant tag vælges ved beregning.

Tag med lige lag

Sammensætningen af ​​de betjente kombinerede tag af den traditionelle type involverer at lægge det vigtigste vandtætte tæppe på det varmeisolerende lag. Der arrangeres en jævnførende, oftest forstærket afrettingsdel mellem dem.

1 – gulvplade; 2 – cement-sand afretning; 3 – dampbarriere; 4 – isolering; 5 – vandtætning; 6 – forstærket afretning; 7 – grundlæggende vandtætning; 8 – geotekstil; 9 – fliser på plaststøtter

Sekvensen for tagdækningssammensætningen af ​​direkte placering:

1. Armeret betonbundplade.
2. Cement-sand afrettede (hældning-dannende).
3. Yderligere dampbarriere.
4. Isolering.
5. Armeret beton (cement-sand) afretning.
6. Grundlæggende vandtætning.
7. Betjent belægning.

For at beskytte den varmeisolering mod fugt, mens afretningen lægges på den, anbringes et adskillende lag vandtætningsvalsemateriale på overfladen af ​​den porøse isolering. Varmisolatorens elastiske egenskaber tages med i beregningen af ​​tykkelsen og mængden af ​​afstrygningsarmeringen.

Bitumen, bitumen-polymer, forstærket med en syntetisk base, filmelastomere materialer bruges som det vigtigste og yderligere vandtætte lag til betjente tag. Antallet af lag accepteres:

• til bitumen-polymermaterialer – 1-3 til hovedlaget og 1-2 til det ekstra;
• til membraner – 1 lag.

EPDM-membraner kan bruges til konstruktion af vedligeholdte tag. De er lavet af termoplastisk gummi. De har høj styrke, modstand mod sollys, elastik, varmebestandig. Deres levetid er op til 50 år..

Inversion tag

Et omvendt tag har et omvendt arrangement af lag. Det vigtigste vandtætte lag lægges direkte på den bærende coating. Endvidere er der lagt varmeisolering, langs hvilken hele tagets sammensætning allerede er arrangeret, svarende til strukturens driftskrav.

1 – gulvplade; 2 – skrådannende afretning 3 – vandtætning; 4 – varmeisolering; 5 – geotekstil; 6 – dræning; 7 – geotextil; 8 – cement-sand afretning; 9 – fliser; 10 – tin parapet

Omvendt tagkomposition:

1. Gulvbærende struktur.
2. Letvægts beton- eller cement-sandmørtelmasse, der danner en hældning.
3. Jordbund fra cement-sandmørtel.
4. Det vigtigste lag med vandbeskyttelse.
5. Termisk isolering.
6. Filtrer lag.
7. Betjent belægning.

Til denne type tag er det tilladt at bruge varmeovne lavet af materialer med lav vandabsorptionshastighed. Disse inkluderer polyurethanskum (PUR og PIR) termisk isolering, som er fremstillet på basis af polyurethanskum og polyisocyanuratskum. Denne type isolering opfylder også kravene til stivhed og styrke af isolatoren til inverterede betjente tag..

Den termiske konduktivitetsindeks for polyurethanskum af termisk isolering er 0,022 W / m • K, hvilket er mindre end det for ekstruderet polystyrenskum (0,028 W / m • K) eller mineraluld (0,038 W / m • K). Dette gør det muligt, når du bruger det, at reducere tykkelsen på det varmeisolerende lag. Derudover har PUR og PIR-isolering brandsikkerhed, biostabilitet og miljøvenlighed, hvilket er vigtigt for betjente tag..

Varmeisolatorens tykkelse afhænger af byggeriets klima og tildeles i henhold til beregningen af ​​varmeteknik. Med hensyn til trykstyrke skal isoleringen have en indikator på mere end 0,45 MPa.

Fodgængerområder

“Tøjet” til overdækning af terrasser, observationsområder, sportspladser, sommercaféer er udsat for fodgængerbelastning og udstyr. Vandtætning udføres for sådanne tag fra mindst 2 lag af mastik eller polymert membran af valsetype. Dens hældning er 1,5–2% (1%). Rampernes hældning skal være mindre end 10% (6%).

1 – gulvplade; 2 – beton aflejret; 3 – vandtætning; 4 – dræningsmateriale; 5 – isolering; 6 – geotextil; 7 – blanding af sandcement; 8 – brolægning

Den monolitiske beskyttende belægning involverer brug af beton i klasse B25 (C20 / 25) kvalitet M350 med frostbestandighed F150, forstærket med et net i det midterste lag med 100×100 celler lavet af 5 mm S500 tråd. Dens lagtykkelse er tilladt over 40 mm. Stykmaterialer af “beklædning” på taget (plader: fortov, beton, keramik osv.) Anbringes på præparatet fra tør cement-sandmørtel med et mærke på over 100 frostbestandighed F150, sand, sand og grusbund. Undergrunden skal være mere end 30 mm tyk.

For at beskytte fugtisolering mod mekanisk belastning, når man installerer dræningstrøelse, lægges et separerende lag af syntetisk film med en tykkelse på mere end 200 mikron og geotekstil under det.

Automotive steder

Parkeringspladser eller områder, der involverer passering af køretøjer, oplever dynamiske belastninger fra bevægelsen af ​​biler og selve bilernes vægt. For denne type tag udføres vandisolering med en hældning på 1,5–5% (1-3%). Desuden antager dens sammensætning brugen af ​​valsede bitumen-polymermaterialer forstærket med en syntetisk base, filmmembraner.

Den øverste dækning af webstederne kan laves af:

• monolitisk asfaltbeton 40 mm tyk;
• armerede betonplader med en tykkelse på mere end 80 mm med betonklasse C20 / 25;
• belægning (beton) fliser med en tykkelse på mere end 80 mm.

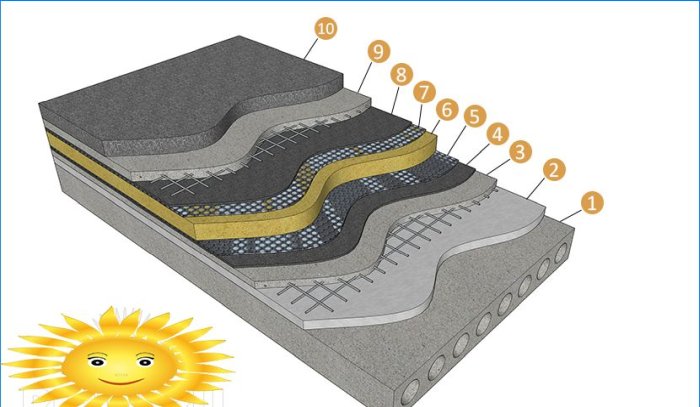

1 – gulvplade; 2 – skrådannende afretning 3 – forstærket cement-sand-afretning; 4 – vandtætning; 5 – dræningslag; 6 – isolering; 7 – dræningslag; 8 – vandtætning; ni – forstærket cement-sand-afretning; 10 – asfaltbeton

Det underliggende lag for dem er en monolitisk armeret betonforberedelse (beton i klasse C20 / 25), hvis tykkelse anses for at være mere end 80 mm. Som forstærkning i det midterste lag er et net med 100×100 celler lavet af tråd med en diameter på 5 mm S500 eller to sammensatte masker med en periodisk profil med en diameter på mere end 6 mm med celler 200×200.

En grus tilbagefyldning (fraktion 3-15 mm) er lavet under beton aflejret, lagt på dræning dækslet lavet af geotextiler.

Vegetabilske områder

Hældningen på de betjente tag med græsset jorddækning er også beregnet til 1,5-2% (1%). Vandbeskyttelsesmembraner eller rullematerialer, der består af mindst to lag, anvendes som vandbeskyttelse. Den beskyttende belægning er:

• jordunderlag;
• et lag, der skaber et mikroklima;
• filterlag;
• dræningslag;
• separerende lag.

1 – betonbase; 2 – tagumenmembran af bitumen-polymer; 3 – isolering; 4 – separerende lag (geotekstil); 5 – dræningsprofilmembran; 6 – filtreringslag (geotekstil); 7 – frugtbart lag med planter

Jordlagets tykkelse afhænger direkte af typen af ​​grøn plads og er:

• 180 mm – til græsplæner;
• 240 mm – til blomstrende planter;
• 350 mm – til buske;
• 750 mm – til træer.

Et syntetisk tæppe lægges under jordlaget, gennemvædet i en speciel opløsning for at forhindre rodforplantning. Det opbevarer også fugtighed for at skabe et mikroklima..

Dræningslaget vælges på baggrund af indikatoren for at lade vand passere vandret (mindst 4,3 l / m / s) og indikatoren for trykstyrke (mere end 300 kN / m²). Derudover tages der hensyn til drænmaterialets biostabilitet, dets inertitet over for et alkalisk miljø og plante-spiring..

Grundlæggende designkrav for betjente tag

Når man rejser tag, er det meget vigtigt at arrangere ekspansionsfuger med en minimumsbredde på 5-10 mm. Størrelsen på arealerne mellem sømmene er:

• 6×6 m – til udjævning af cement-sand afklædning;
• 4×4 m – til finkornet asfaltbeton.

Ekspansionsstrimler lægges langs temperaturkrympefugerne, hvis bredde er 15-20 cm. De limes på begge sider af samlingerne.

Det vandtætte tæppe kan kun lægges direkte på overfladen af ​​isoleringen, styret af resultaterne af styrkeberegninger under hensyntagen til den ultimative styrke og isoleringsmodul for elasticitet. Tagets vedhæftning til alle fremspringende tagkonstruktioner er beskyttet mod fugt ved at installere vandtætning på lodrette overflader med mindst 25 cm.

I tilfælde af betjente tag leveres dræning internt. Det er vigtigt at være særlig opmærksom på tagets forbindelser til tagudløb, vægge og brystning. De skal udføres under hensyntagen til alle lovgivningsmæssige henstillinger..

Antallet af tragte afhænger af afvandingsområdet og bestemmes ved beregning. For f.eks. Tag med grønne omgivelser skal den maksimale afstand mellem dræningsudløb ikke være mere end 24 m. Med et areal på op til 500 m² du kan lave en tragt med en mindste diameter på 10 cm. Deres design vælges under hensyntagen til tagets type.

Det udnyttede tag løser problemerne med store megaciteter med mangel på områder. Grønne tag gør det muligt at nyde alle naturens fordele uden at forlade byen og nogle gange i dit hjem.
