DIY-installation af tagrender: hvordan man løser rennen og røret

Indholdet af artiklen

• Sådan distribueres tagrender og rør
• Beregning af materialer
• Installation af tagrender
• Montering af rør
• Undgå forhindringer

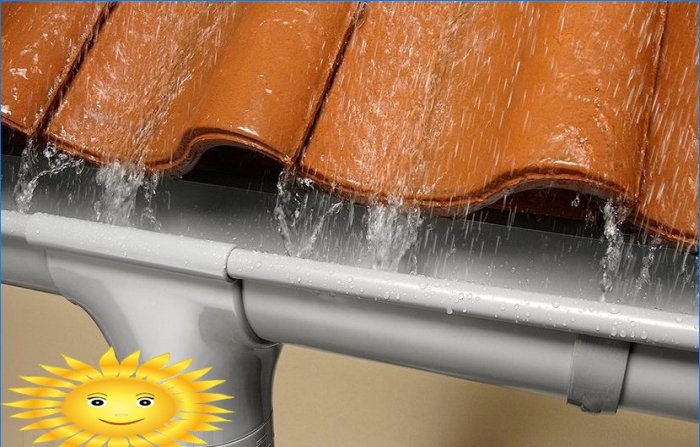

Den sidste berøring i arrangementet af taget er installationen af ​​et afløb, og det er ønskeligt, at det gør et godt stykke arbejde med opgaven, hvilket eliminerer overdreven fugt i væggene og det omkringliggende område. Dette materiale beskriver detaljeret proceduren fra valget af et passende dræn og til en praktisk plan for, hvordan man løser rennen og røret, igen uden at omarrangere stigen.

For at installere et afløb fra bunden skal du:

1. Beslut om typen af ​​afløb (producent, materiale, farve).
2. Bestem konfigurationen af ​​tagrender og stigerør og deres fordeling.
3. Vælg den ønskede størrelse på afløbet.
4. Tæl antallet af materialer, og køb dem.
5. Monter systemet.

I enhver hardware-butik præsenteres færdige sæt tagrender, fremstillet af PVC eller galvaniseret stål med en speciel belægning, firkantet eller rund sektion og en lang række farver. Disse egenskaber skal vælges i overensstemmelse med typen af ​​tagmateriale, så tagrenne passer harmonisk ind i det samlede billede. For nu er det nok at tage med dig fra butikken en brochure, der indeholder de elementer i det afløb, du kan lide, og dens korte beskrivelse. Men så skal du bevæbne dig selv med papir og en blyant..

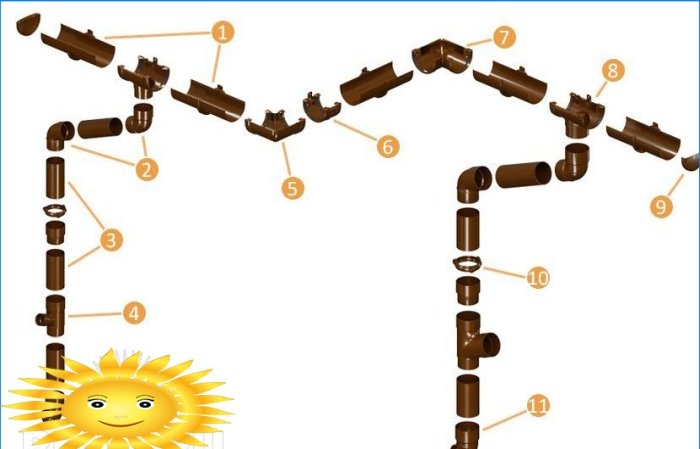

Vandløbselementer. 1. Chute. 2. Knæ. 3. Trompet. 4. Te. 5. Hjørnet på rennen er eksternt. 6. tagrendestik. 7. Indvendigt hjørne af tagren. 8. Tragt. 9. Tagrendeprop. 10. Beslag til afløbsrør. 11. Albue albue

Sådan distribueres tagrender og rør

For at beregne de krævede materialer er det nødvendigt at bestemme antallet og positionerne af lodrette nedløbsrør (stigerør) og tagrender, der passer med en hældning til hver stigning.

Der er installeret en tagrend langs den nederste kant af hver taghældning. Med en taglængde på op til 10 m er en stigerør med en tragt i kanten af ​​rennen tilstrækkelig. I skråninger, der er 11–25 m lange, spredes tragterne langs to kanter, og tagrenes hældning dannes i to retninger fra omkring midten af ​​stedet. Det er bedre at angive grænsen på det punkt, hvorfra mindst en tragt kan lægges et heltal tagrender i betragtning af deres længde – tre meter.

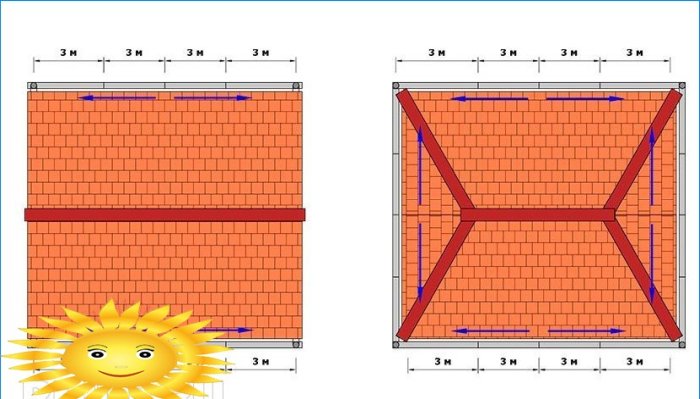

Ved et hippet tag eller rulletak er det muligt at bringe tagrender fra to tilstødende sider af taget i en tragt, men den samlede længde af render, der konvergerer på et punkt over 20 m, bør ikke overskrides..

For at omgå komplekse tag, for eksempel nær en bygning med en forlængelse, når tagplanene konvergerer med et indvendigt hjørne, tilrådes det at placere stigerøret i hjørnet uden at bruge hjørneelementer. Hvis hjørnet er involveret, bør længden af ​​rennen “rundt om hjørnet”, set fra tragten, ikke være mere end 10 m.

Hvis man går fra de udtrykte regler, er der på planen for huset “set fra oven” punkter med tagrender og tragte, såvel som tagrender, fordelt og markerer områder med samme hældning. Fordel om muligt elementerne, så du er nødt til at skære rennen mindre og bruge hele elementer på tre meter.

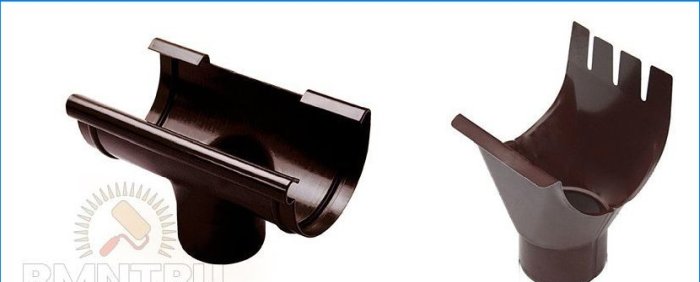

Det er vigtigt at overveje designet på tragten i det anvendte tagkit. Dette kan være et overheadelement, der er fastgjort til en almindelig tagrenne med et hul skåret i bunden, eller en speciel tee, som rennene er forbundet med ved hjælp af stik og et stigerør.

Den mindste tilladte hældning fastlægges ved hjælp af et sæt regler og er lig med 1 mm for hver meter løbende tagrender. Producenter anbefaler dog en hældning på 3-5 mm pr. Meter til PVC-tagrendeanlæg og 2-4 mm pr. Meter til metalkonstruktioner..

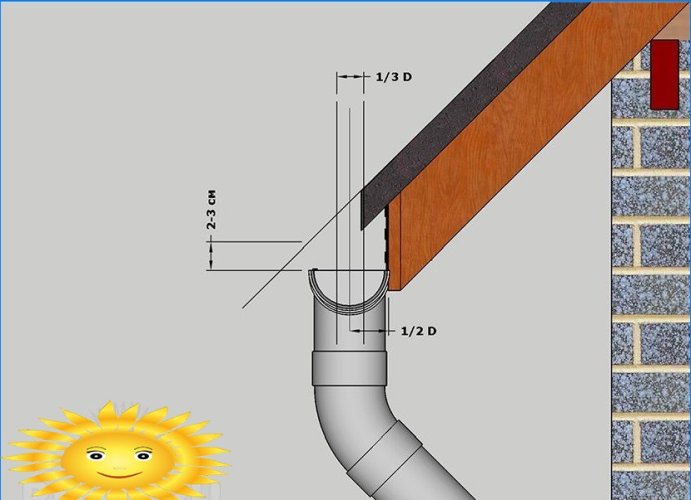

Den udvendige kant af tagren er 2-3 cm under tagplanet. Kanten på tagmaterialet, der danner tagbjælken, skal være over midten af ​​rennen. Så der er mindre risiko for, at faldet af snemassen og isdannelse om vinteren bryder skaket..

Det lodrette rør sænkes, så den nedre kant af svingen rettet mod dræningstragten eller den ydre kant af det blinde område er i en højde på 20-30 cm.

Beregning af materialer

Tøjens tværsnitsareal indstilles i henhold til SP17.13330.2011 lig med 1,5 cm² 1 m² skåne taget. Når du har distribueret tagrenderne, er det nok at tage længden af ​​den største sektion, multiplicere med bredden af ​​taghældningen og beregne rennets tværsnitsareal. Vælg mellem runde eller firkantede sæt. Området skal afklares i den tekniske dokumentation, da de i butikken hovedsageligt kun er sorteret efter bredde (90-150 mm) og højde.

For at finde ud af tværsnittet af stigerørene skal du beregne den gennemsnitlige årlige nedbør, der falder på bygningens tag i henhold til instruktionerne i SP 32.13330.2012, og derefter vælge den passende rørdiameter i overensstemmelse med kravene i SP 30.13330 med hensyn til gennemstrømning fra tabellen for ventilerede stigerør.

Du kan bruge tabellerne leveret af producenterne af dræningssystemer, hvor det effektive tagareal først beregnes, og derefter vælges den passende størrelse af systemet, afhængigt af værdien af ​​den gennemsnitlige årlige nedbør i området \ u200b \ u200bebyggelse af bygningen.

Tagrendesystem	Kapacitet, l / s	Dreneringsområde, m2
100/75	1,91	70
100/90	1,91	75
125/90	30,9	115
125/105	4,78	179
150/105	4,78	185
150/125	7,49	280

Effektivt tagområde: S = (A + B / 2) C, hvor A er bredden af ​​tagets hældning, B er højden, og C er tagets længde.

Når standardstørrelsen på drænet allerede er bestemt, kan du gå videre til valg af kitelementer.

På en stigning langs en lige væg har du brug for:

• tragt tagrens;
• to albuer til at nærme sig væggen;
• et knæ til den nederste albue;
• to fastgørelseselementer for hvert rør og et til tragten i rennen.

De øvre bøjninger er forbundet med et forbindelsesrør med tætninger, og hoveddelen af ​​drænet er dannet af lige rørsektioner. For at omgå fremspringene på væggen, har du brug for yderligere fire albuer og to forbindelsesrør.

I krydset mellem røret og rennen har du brug for en tee eller et stykke af 300-400 mm langt med et hul i bunden til en lufttragt.

Rendene er forbundet med tee. Antallet af rister er allerede bestemt på distributionsstadiet. Længderne skal arrangeres, så antallet af komplette tagrender opnås med et minimum af affald.

Enderne på tagren lukkes med stik. Ved tag- eller rulle-tagdækning kan alle tagrender kombineres med hjørnestykker i stedet for stik. Antallet af valgte elementer vælges i overensstemmelse hermed.

Med antallet af samlinger mellem tagrenderne og med en tee / tragt beregnes antallet af forbindelser med en tætning.

Hvert enkelt element i tagren fastgøres med beslag i enderne, trækker sig tilbage fra kanten med 150 mm, og fastgørelser fordeles langs resten af ​​længden i en afstand af ikke mere end 600 mm fra hinanden, hvilket svarer til standardhældningen for spærene på et skråt tag.

Seks beslag med en basishøjde på 500 mm er påkrævet for at fastgøre en standard 3-meter tagrend. Hver tee kræver to fastgørelseselementer på begge sider hver for sig.

Installation af tagrender

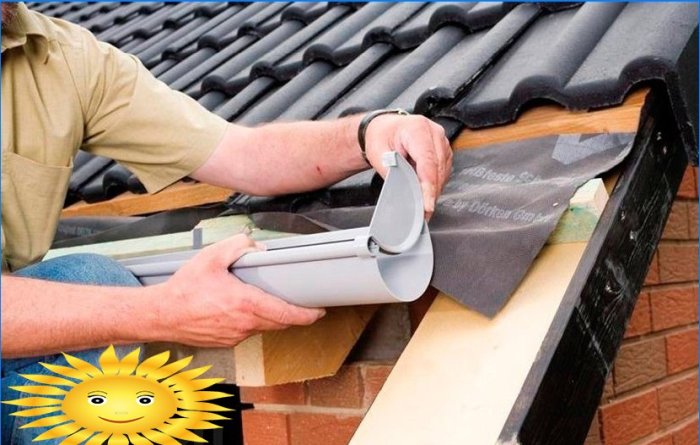

Den bedste mulighed er at fastgøre det med konsoller på gesimspladen, men hvis det ikke er der, eller hvis brættet ikke er designet til en ekstra belastning, skal beslagene fastgøres til lade- og spær, før du lægger tagmaterialet eller på væggene. Alle typer fastgørelsesmidler kan om nødvendigt skiftes. Sættet med tilgængelige fastgørelseselementer skal afklares på forhånd i det valgte dræningssystem.

Procedure:

1. Fra den side, hvor tagren skal lægges på det højeste punkt, på den modsatte kant fra tragten, skal du fastgøre beslaget, så den centrale akse langs rennen efter installationen er strengt under tagkanten, og den ydre kant sænkes under tagplanet med 20-30 mm, afstanden til enden af ​​taget må ikke være mere end 150 mm. Bind et langt stykke tråd eller garn til holderen..
2. Marker tee-positionen med to lodrette linjer.
3. Det andet beslag skal sikres 150 mm væk fra tee-mærket. Sænk det ned i forhold til det første beslag for at opretholde den ønskede hældning. Bind en tråd fra det første fastgørelsesmiddel ved at markere det krævede niveau for distribution af de resterende fastgørelseselementer.
4. Fastgør fastgørelseselementer til tee og tragt.
5. Distribuer og fastgør mellemliggende konsoller under hensyntagen til tagrendeforbindelsens position.
6. Start installationen af ​​elementerne fra tee og tragt og derefter alle rensens elementer.

Rendene skal lægges med et mellemrum på 10-15 mm for at kompensere for termisk ekspansion og fastgøres med stik. Når alle elementerne i tagren er fastgjort, kan du fortsætte med installationen af ​​lodrette stigerør.

Kanten af ​​tagren lukkes med et forseglet stik

Montering af rør

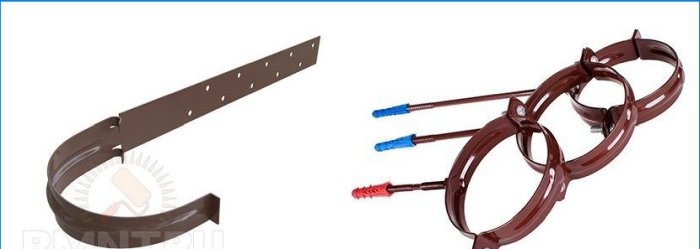

Der er to hovedtyper af fastgørelsesmidler: mursten og trævæg. I det første tilfælde menes en enkeltpunktsforankring, i det andet – en V-formet bundplade med to forankringspunkter spredt fra hinanden. I begge tilfælde er røret fastgjort med en klemme..

For forankring er det nødvendigt at formærke stederne til borehuller til fastgørelse på væggen:

• et knæ, der nærmer sig væggen fra siden af ​​tragtens tragt;
• to fastgørelseselementer for hvert rørsegment, der trækker sig tilbage fra enderne med ca. 150-200 mm;
• nedre knæ, der afslutter afløbet.

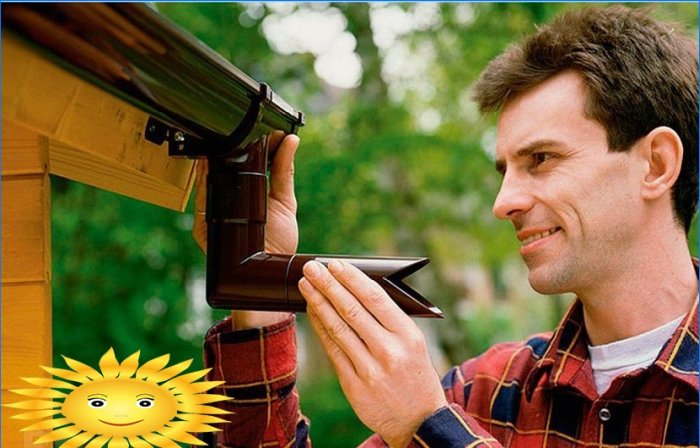

Derefter samles rørgrenen fra tee til bunden og sætter klokken i næste del til det allerede fastlagte.

I tilfælde af en V-formet montering sættes først en klemme med en beslag på hvert rør og albue, et lodret dræningssystem samles på væggen, bores huller i væggen og fastgør monteringsbeslagene med selvskærende skruer.

For at kompensere for termisk udvidelse foretages sokkelforbindelsen ikke til stop, hvilket efterlader et mellemrum på 10-15 mm. For ikke at gå glip af dette øjeblik anbefales det at kontrollere sokkelens dybde på forhånd og sætte de passende mærker langs rørene.

Det er ikke nødvendigt at bruge O-ringe eller tætningsmasse til at forbinde rør i en lige sektion af stien – kun ved tilslutning af teer.

Flere detaljer om installationsprocessen for færdige dræningssystemer i videoen:

Undgå forhindringer

For at undgå forhindringer langs stigerøret benyttes bøjninger med en drejning på 30 ° og stik mellem dem.

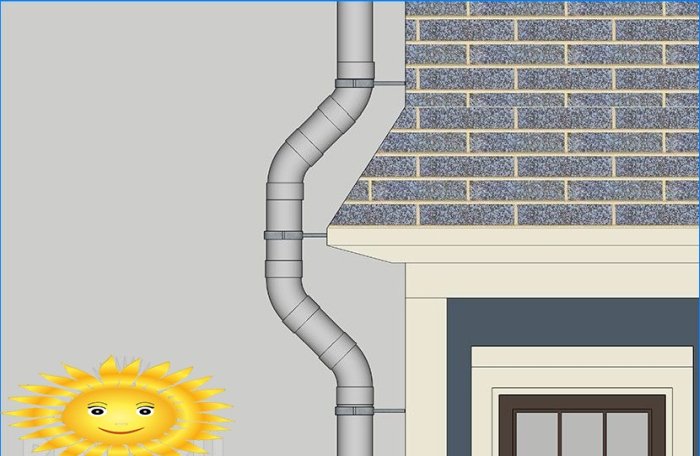

Hvis dette er en afsats i væggen, kræves der fire albuer og to forbindelsesrør. Det er mere praktisk at først samle to albuer og et stik fastgjort langs avsatsen og derefter tilslutte til den øverste del af dræningssystemet og fortsætte installationen af ​​den nedre sektion.

Hvis der dannes et “trin” på væggen, kræves der kun to knæ. Det er lettere at feste rørene i lodrette sektioner og derefter montere albuen.

Det er bedre at tage afstanden fra knæet til fremspringets vinkel svarende til ca. 1/3 af rørdiameteren eller lig med forlængelsen af ​​de anvendte konsoller.

For at undgå forhindringer langs rennen, anvendes hjørneelementer til de indre og ydre sving. Elementer, som selve rennen, bør fastgøres under hensyntagen til den generelle hældning ved at omgå kanten af ​​taget langs konturen og ikke i en lige linje mellem de ekstreme positioner.

Efter installationen skal du kontrollere drænets funktion ved at tilføre vand under pres til rensernes ekstreme øverste punkter. Det skal flyde jævnt langs hele kanalens længde mod tragten og ned ad rørene..
